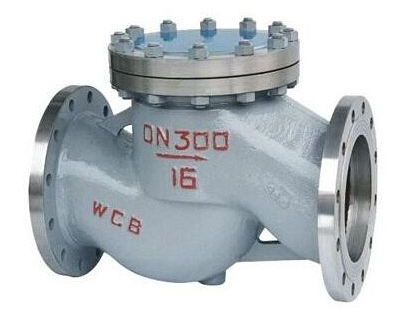

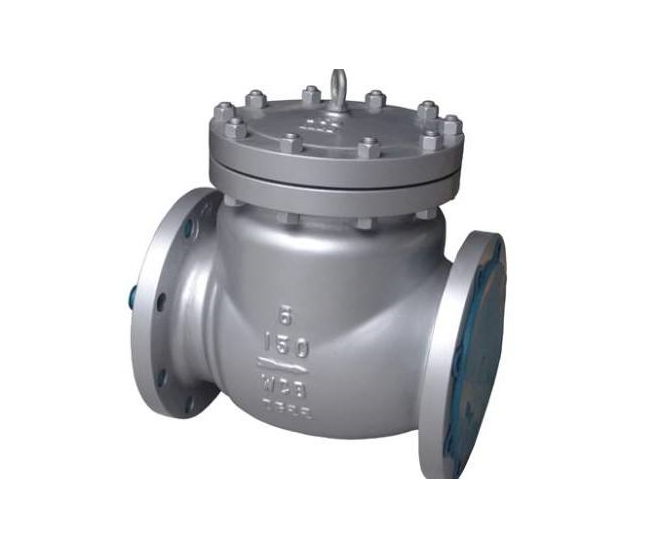

H44H鑄鋼旋啟式止回閥

止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于石油、化工、制藥、化肥、電力等管路上。

1產品概述

2特點及優點

3設計與制造標準

4壓力試驗

5材料明細表

6主要安裝尺寸及重量

一，產品概述

H44H止回閥的功能是控制管道內介質單向流向的閥門，用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。主要用于石油、化工、制藥、化肥、電力等管路上。

二，特點及優點

產品的設計制造符合美國國家標準ANSI B16.34，美國石油學會標準API6D要求

閥門承壓件采用精密鑄造工藝澆鑄，表面質量美觀，無粘沙、冷隔等表面缺陷;內在質量穩定，無疏松、砂眼、裂紋等內在缺陷。

旋啟式止回閥采用內裝搖臂旋啟式結構，閥門的所有啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片或密封環密封外，整體沒有外漏點，杜絕了閥門外泄的可能。

旋啟式止因閥搖臂和閥瓣連接處采用球面連接的結構，使得閥瓣在360℃范圍內有一定的自由度，有適當?shù)奈⒘课恢醚a(bǔ)償。

旋啟式止回閥密封副的密封面堆焊合金鋼(13Cr)或硬質合金Stellite6,即使用在有細顆粒的介質中并不會因沖蝕而很快磨損。

三，設計與制造標準

設計與制造:API6D、ANSI/ASME B16.34

結構長度:ANSI/ASME B16.10、API6D

法蘭尺寸:ANSI/ASME B16.5、API605

壓力溫度:ANSI/ASME B16.34

對焊連接尺寸:ANSI/ASME B16.25

檢驗與試驗:API598、API6D

四，壓力試驗

公稱壓力 PN(Lb)	強度試驗	水密封試驗	氣密封試驗
MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873
公稱壓力 PN (MPa)	強度試驗	水密封試驗	氣密封試驗
*1.5 PN (MPa)**	*1.1 PN (MPa)**	0.5-0.7 (MPa)
1.6	2.4	1.8	0.6 MPa
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1
10.0	15.0	11.0
16.0	24.0	17.6

展開

五，材料明細表

序號 NO.	零件名稱 Part Name	碳鋼系列 Carbon Steel	合金鋼系列 Alloy steel	不銹鋼系列 Stainless Steel
ASTM
1	閥體/Body	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
2	閥座/ Seat Ring	A105	A182/304	A182/304	A182/316L
3	閥瓣/Disc	A105	A182/F304	A182/F304	A182/F316L
4	搖桿/Hinge	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
5	密封墊片/Gasket	304+夾柔性石墨	316+夾柔性石墨?? (或PTFE )	316L+夾柔性石墨??? (或PTFE)
6	銷軸/Hinge Pin	A182F6	A182/F304	A182/F304	A182/F316L
7	閥蓋/Bonnet	A216/WCB	A217/WC9	A351/CF8	A351/CF3M
8	螺柱/Stud	A193/B7	A193/B16	A193/B8	A193/B8M
9	六角螺母/ Nut	A194/2H	A194/7	A194/8	A194/8
適用介質	水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度	-29℃~425℃	-29℃~550℃	-29℃~200℃

六，主要安裝尺寸及重量

Class 150
DN(mm)	15	25	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	750
NPS (in)	1/2	1	1-1/2	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	30
L(RF-BW)	108	127	165	203	216	241	292	330	356	495	622	699	787	864	978	978	1295	1448	1524
4.3	5	6.5	8	8.5	9.5	11.5	13	14	19.5	24.5	27.5	31	34	38.5	38.5	51	57	60
L(RTJ)	119	140	178	216	229	254	305	343	368	508	635	711	800	876	991	991	1308	1461	1537
4.7	5.5	7	8.5	11.5	10	12	13.5	14.5	20	25	28	31.5	34.5	39	39	51.5	57.5	60.5
H	130	140	150	170	180	185	215	240	260	300	350	400	450	480	540	600	680	710	790
5.1	5.5	6	6.8	7.1	7.4	8.5	9.5	10.3	11.9	13.9	15.8	17.8	19	21.3	25.6	26.8	28	31.1
RF(Kg)	7	8	11	15	23	33	44	69	78	137	207	279	428	555	775	835	1295	1450	1620
BW(Kg)	6	7	8.5	12	16	24	34	57	63	122	175	229	368	483	685	720	1150	1300	1450
