產品簡介

H47H定壓止回閥是一種利用彈簧調節的旋啟式止回閥，可用于各類機泵集中控制的管路上，防止介質倒流，本閥結構簡單，試用可靠，已廣泛使用于石油、化工、電力、水利、輕工業等部門 詳細介紹

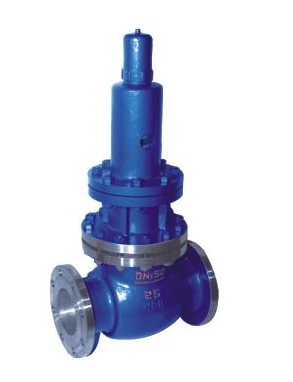

H47H定壓止回閥

一、H47H定壓止回閥產品概述：

  H47H定壓止回閥是一種利用彈簧調節的旋啟式止回閥，可用于各類機泵集中控制的管路上，防止介質倒流，本閥結構簡單，試用可靠，已廣泛使用于石油、化工、電力、水利、輕工業等部門

二、H47H定壓止回閥產品結構特點與作用：

本閥由旋啟式止回閥與彈簧組成，依靠閥瓣自身的重量、彈簧的作用力及介質壓差關閉閥門，防止介質倒流。當調松調壓螺栓，使彈簧處于自由狀態時，閥體內的介質通過閥瓣時，閥瓣可繞銷軸作旋啟運動，介質通過液壓缸下蓋孔進入活塞下部，將閥桿頂起;當彈簧處于壓縮狀態時，通過活塞將閥桿向下方與搖桿接觸，限止閥瓣的運動。

三、H47H定壓止回閥產品使用說明：

 1.使用本閥時，先要檢看與清洗閥內雜物。

 2.檢查閥體上零部是否有松動或已遺失。

 3.作用本閥時，檢看閥體上進出標致。不能私自拆卸閥門，如要拆卸，必須在專業人員的指導下。

 4.本閥在作業時，壓力不要過高一般使用0.3~0.4MPa。

5.作業時注意作用的壓力不要過快，使本閥起不到密封的作用。要再次使用時壓力調為0MPa，使彈簧回復后再次加壓。

6.如何有使用不符合要求，后果自付。

 7.要定期檢看閥門。

四、H47H定壓止回閥產品尺寸連接：

DN

L

D

D1

D2

b

f

Z-?d

H

25

160

115

85

65

16

2

4-14

280

32

180

135

100

78

18

2

4-18

320

40

200

145

110

85

18

3

4-18

350

50

250

160

125

100

20

3

4-18

400

65

265

180

145

120

22

3

8-18

410

80

280

195

160

135

22

3

8-18

450

100

300

230

190

160

24

3

8-23

480

125

325

275

220

188

28

3

8-25

520

150

350

300

250

218

30

3

12-25

580

200

400

360

310

278

34

3

12-30

640

訂貨須知：

一、①H47H定壓止回閥作用產品名稱與型號②H47H定壓止回閥作用口徑③ H47H定壓止回閥作用是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定泰甌閥門公司的 H47H定壓止回閥作用型號，請按 H47H定壓止回閥作用直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的泰甌閥門專家為您審核把關。

四、以上資料既供貴司參考，有什么問題請我們工作人員，謝謝！
