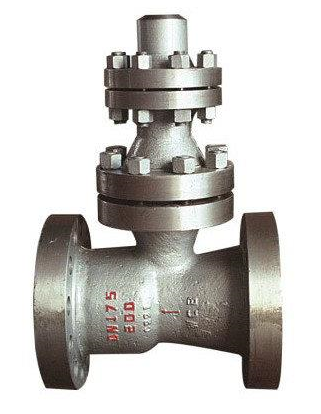

(H)-200空排止回閥

H48Y(H)-200空排止回閥，主要用于火電廠給水泵出口處。

基本信息

中文名稱

H48Y(H)-200空排止回閥

工作溫度/℃

≤160

工作壓力

20.OPN/MPa

適用介質

水

一，概述

175H48Y(H)-200空排止回閥，主要用于火電廠給水泵出口處。配合水泵最小流量再循環閥工作，維持系統的安全運行。

二，動作原理

打開出口閥，給水泵啟動，給水達到一定的壓力后，閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵最小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。

三，主要參數

公稱壓力 PN/MPa

殼體試驗壓力 Ps/MPa

工作壓力 PN/MPa

適用介質

工作溫度/℃

20.O

30.O

20.O

水

≤160

零件名稱

材料

閥體、定位輪、連接法蘭、排氣法蘭、法蘭蓋

碳素鑄鋼

導向軸、拔叉、軸套、滑塊、排放套、排氣盤

不銹鋼

螺栓、螺柱

鉻鉬鋼

襯套

鑄鋁青銅

閥瓣、閥瓣體、閥瓣軸、連接叉、螺母

優質碳素鋼
