一、產品概述

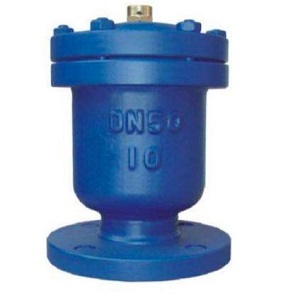

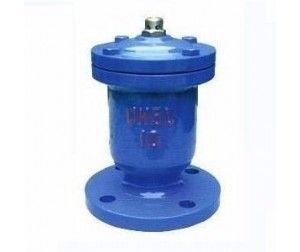

P41X單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。用于小口徑管道上(管子為φ50-200),它作為管道的排氣作用,使管道不會出現閉氣、氣阻,如水泵停電時管內隨時會出現負壓力,自動吸氣可保護管道安全。P41X單口排氣閥適用于工業介質為水的管路上，作為快速排除管道內氣體的設備，以提高輸送水設備的效率和保護管道不致變形破裂，是管道的必備之設備。閥為圓桶狀式閥體，共內部主要有不銹鋼浮球及塞頭。

二、產品特點

1、能夠排除管道中的氣體，減少阻力節約能源。

2、當管道負壓時，本產品能快速自動吸入空氣防止管道破裂。

3、排氣能力是普通雙孔排氣閥多倍。

4、浮球托架為不銹鋼，使用壽命長，安全可靠。

三、工作原理

當需要排出管道內的氣體時，管道內的空氣在水的壓強作用下進入體腔內，并從排氣嘴排出，隨之管道內的水充滿體腔內，使浮球在水的浮力作用下，向上移動將排氣嘴堵塞，達到自行密封，管道在正常行中，水中的空氣在壓強的作用下，不斷排入排氣閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣嘴排出，隨之，浮球又恢復到原來位置自密封，因此，排氣閥在正常工作中閥門始終是開著的，浮球不斷重復上述動作，空氣不斷排出。當需要檢修或清掃體腔時，應將閥門關閉。

三、主要技術參數

1、介質：清水

2、溫度：常溫

3、閥體：鑄鐵、鑄鋼、不銹鋼

4、浮球與塞頭：不銹鋼

5、密封材料：丁晴橡膠

6、閥體試驗打壓：1.5mpa

7、浮球、密封試驗打壓：0.05-1.1MPA不漏水

四、零件材料

五、絲扣主要連接尺寸

六、法蘭主要連接尺寸
