一、產品概述

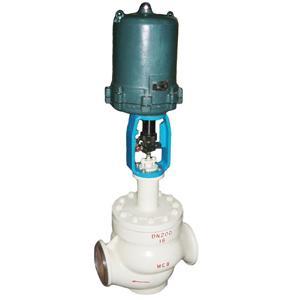

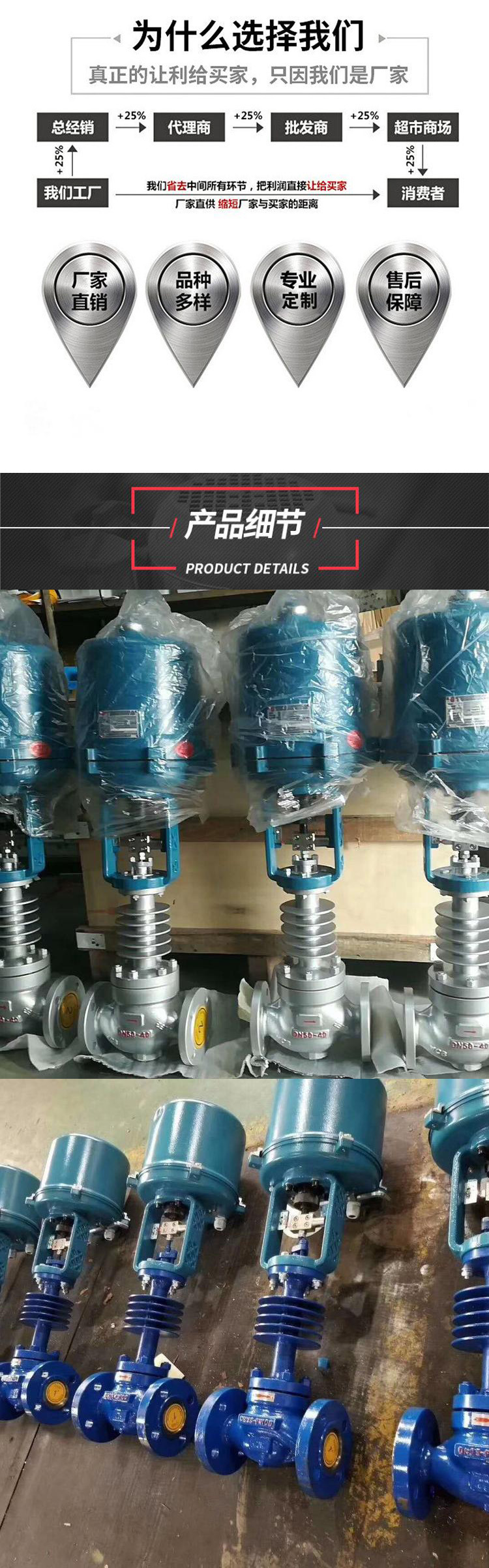

ZSFB電動防爆單座（套筒）調節閥，由低流阻直通單座閥，或低流阻套筒閥配用PS或3810系列電動防爆執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，應用于電力、石油、化工、冶金、輕工、教學和科研設備等行業的工業過程自動控制系統中。
二、主要零件材料
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
|
主要零件 |
閥體、閥蓋 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管 |
|||
|
墊片 |
增強聚四氟乙烯（F4）、不銹鋼墊片、金屬石墨纏繞墊片 |
|||
|
推桿、襯套 |
2Cr13 |
|||
|
適用工況 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高溫型 |
-30～+450℃ |
-40～+450℃ |
-40～+4500℃ |
|
三、主要技術參數
|
公稱通徑mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||
|
閥座通徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數kv |
直線型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
|||||||
|
公稱壓力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
||||||||||||||||||||||
|
行程 |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||||||
|
流量特性 |
直線 |
直線，等百分比，快開 |
|||||||||||||||||||||
|
工作溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，-100～600℃ |
||||||||||||||||||||||
|
法蘭尺寸 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
||||||||||||||||||||||
|
閥體材質 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||||||||||||
|
閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
||||||||||||||||||||||
|
閥體型式 |
直通單座鑄造球型閥 |
||||||||||||||||||||||
|
上閥蓋型式 |
普通式（常溫），熱片式（中溫），長頸式（低溫） |
||||||||||||||||||||||
|
配用電動執行機構型號 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
||||||||||||||||
|
361L |
381LSA-08 361LXA-08 |
381LSA-20 |
361LSB-30 |
381LSB- 50 |
381LSC-65 |
381LSC-99 |
|||||||||||||||||
|
防爆型 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
||||||||||||||||||||
四、主要性能參數
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
||||
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08 |
1000 |
800 |
0.25 |
4.2 |
電源：AC220V 50Hz |
電源：AC220V 50Hz |
|
202 |
381LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
381LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
381LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
五、允許壓差
|
公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
執行機構 |
允許壓差△P（MPa） |
||||||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
||||||||
|
PSL204 |
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|||||||||||
|
PSL208 |
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|||||||||||
|
PSL320 |
?1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
||||||||||||
|
配361L |
381LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
||||||||
|
381LSB-50 |
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|||||||||||
|
381LSC-65 |
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
||||||||||||
|
381LSC-99 |
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
||||||||||||
六、主要連接尺寸
|
公稱通徑（DN） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
結構長度 |
PN16/25 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
350 |
410 |
451 |
600 |
670 |
735 |
|
PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
615 |
685 |
750 |
|
|
PN64、100 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
475 |
630 |
700 |
765 |
|
|
常溫型 |
PN16/25 |
756 |
781 |
803 |
928 |
945 |
1260 |
1270 |
1294 |
1515 |
1540 |
1565 |
1816 |
2180 |
|
PN40 |
766 |
791 |
813 |
938 |
955 |
1260 |
1270 |
1329 |
1545 |
1560 |
1605 |
1892 |
2130 |
|
|
PN64/100 |
773 |
803 |
833 |
965 |
1000 |
1280 |
1300 |
1338 |
1575 |
1620 |
1675 |
1936 |
2202 |
|
|
高溫型 |
PN16/25 |
956 |
981 |
1003 |
1128 |
1145 |
1510 |
1520 |
1544 |
1835 |
1860 |
1885 |
2166 |
2530 |
|
PN40 |
966 |
991 |
1013 |
1138 |
1155 |
1510 |
1520 |
1579 |
1865 |
1880 |
1925 |
2245 |
2480 |
|
|
PN64/100 |
973 |
1003 |
1033 |
1165 |
1200 |
1530 |
1550 |
1588 |
1895 |
1940 |
1995 |
2286 |
2552 |
|
|
H1 |
PN16/25 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
|
PN64/100 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
|
H2 |
87 |
90 |
||||||||||||
|
D |
225 |
257 |
310 |
|||||||||||
|
壓力等級 |
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K |
|||||||||||||
|
執行機構 |
PSL系列、3810系列、DKJ或DKZ系列等 |
|||||||||||||
