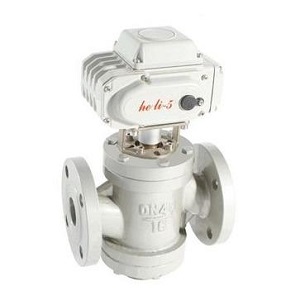

一、產品概述
動態平衡電動調節閥是動態平衡與電動調節一體化的產品，主要適用于暖通空調系統末端空調設備（如空調箱、新風機組、空氣處理機）的溫度控制，通過配置智能模塊控制裝置，可方便的對各環路的流量、溫度進行自動控制，實現合理利用能量，節能降耗，智能化管理。應用此閥使末端設備只受標準控制信號的影響，而不受系統壓力波動的影響，使系統調節穩定、節能，適用于系統負荷變化較大的變流量系統中。
二、產品特點
1.穩定：末端設備的流量變化不受系統壓力波動的影響，
流量變化不相互干擾。
2.節能：較傳統的系統節能6-20%。
3.高率：大大地縮短了調試時間，系統運行具有高率。
4.舒適：調控溫度精度高，比傳統變流量系統舒適。
三、主要技術參數
|
產品型號 |
閥門形式 |
規格 |
壓差范圍（KPa） |
流量范圍（m0/h） |
工作 壓力 |
流量誤差 |
流體溫度 |
|
A/D-EDRV1 |
二通 |
DN25 |
30-300 |
0.2-2.9 |
PN16 |
5％ |
0-100℃ |
|
A/D-EDRV2 |
DN32 |
30-300 |
0.5-4-7 |
||||
|
A/D-EDRV3 |
DN40 |
30-300 |
1-7-7 |
||||
|
A/D-EDRV4 |
DN50 |
30-300 |
2-12.1 |
||||
|
A/D-EDRV8 |
DN65 |
30-300 |
3-20.4 |
||||
|
A/D-EDRV9 |
DN80 |
30-300 |
5-30.8 |
||||
|
A/D-EDRV10 |
DN1OO |
30-300 |
10-45.3 |
||||
|
A/D-EDRV11 |
DN125 |
30-300 |
15-70-7 |
||||
|
A/D-EDRV12 |
DN150 |
30-300 |
20-101.8 |
||||
|
A/D-EDRV13 |
DN200 |
33-300 |
5.0-360 |
||||
|
A/D-EDRV14 |
DN250 |
22-210 |
4.O-460 |
四、主要零部件材料
|
閥體 |
球墨鑄鐵 |
電動執行器外殼 |
鋁合金 |
|
閥套 |
不銹鋼 |
閥芯 |
黃銅 |
五、主要連接尺寸
|
產品型號 |
閥門形式 |
規格 |
外形及安裝尺寸 （mm） |
||||
|
L |
H1 |
H2 |
D（φ）法蘭 |
G螺紋 |
|||
|
A/D-EDRV1 |
二通 |
DN25 |
160 |
265 |
70 |
G1 |
|
|
A/D-EDRV2 |
DN32 |
180 |
275 |
70 |
G1-1/4 |
||
|
A/D-EDRV3 |
DN40 |
300 |
290 |
90 |
G1-1/2 |
||
|
A/D-EDRV4 |
DN50 |
300 |
290 |
90 |
G2 |
||
|
A/D-EDRV5 |
二通 |
DN32 |
160 |
220 |
70 |
1OO |
|
|
A/D-EDRV6 |
DN40 |
200 |
235 |
110 |
110 |
||
|
A/D-EDRV7 |
DN50 |
215 |
230 |
115 |
125 |
||
|
A/D-EDRV8 |
DN65 |
230 |
238 |
120 |
145 |
||
|
A/D-EDRV9 |
DN80 |
275 |
275 |
146 |
160 |
||
|
A/D-EDRV10 |
DNl00 |
290 |
295 |
165 |
180 |
||
|
A/D-EDRV11 |
DNl25 |
315 |
307 |
208 |
21O |
||
|
A/D-EDRV12 |
DNl50 |
350 |
326 |
205 |
240 |
||
|
A/D-EDRV13 |
DN200 |
430 |
715 |
295 |
295 |
||
|
A/D-EDRV14 |
DN250 |
520 |
740 |
345 |
355 |
||
