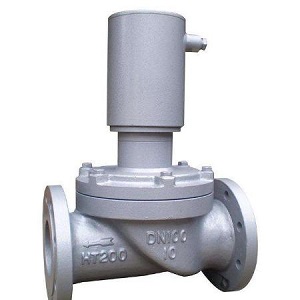

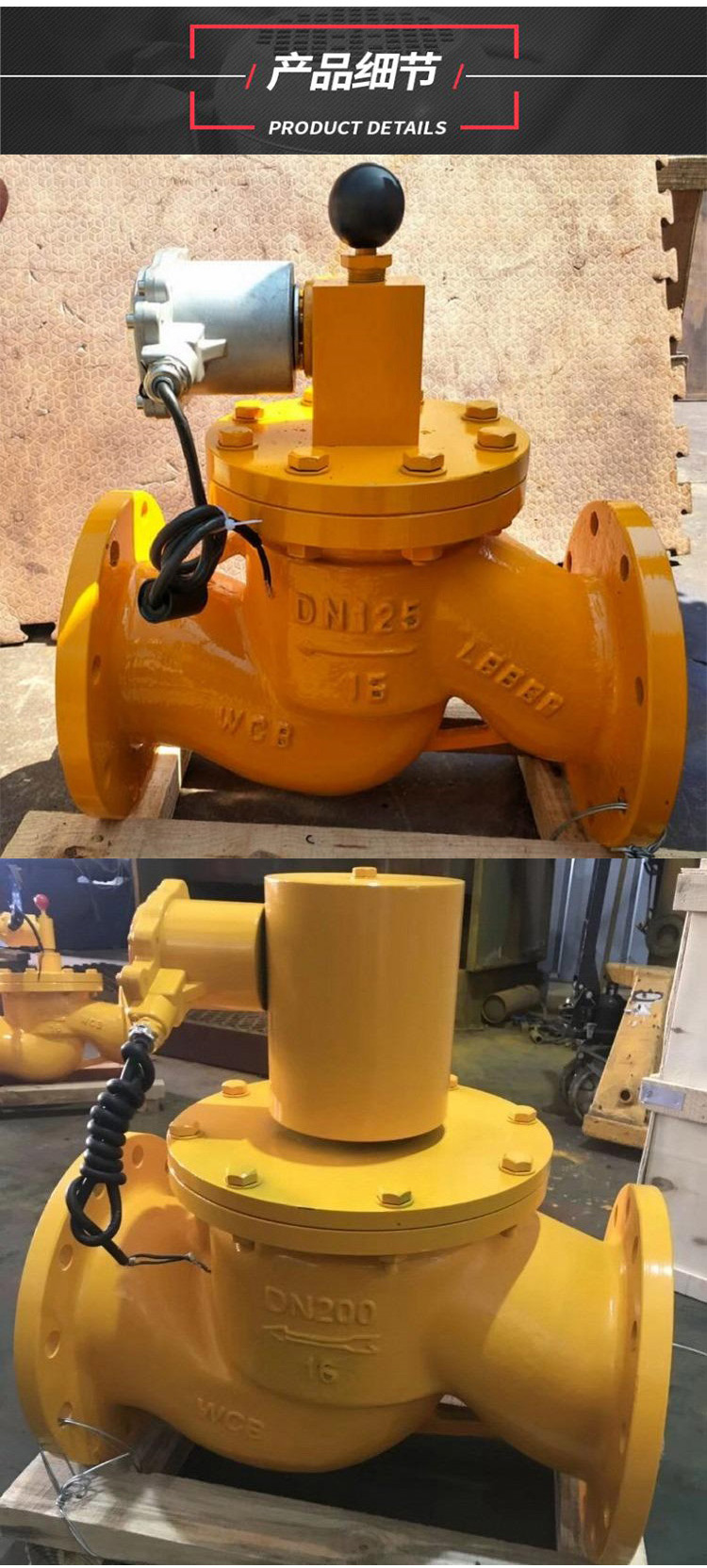

一、產品概述
ZCM煤氣電磁閥具有結構簡單、流量大等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
二、產品原理
本閥系一次開閥的直動式低壓電磁閥?？刂平橘|(zhì)通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。
三、主要技術參數
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作介質 |
煤氣、天然氣等 |
|||||||||||||
|
介質溫度（℃） |
≤60 |
|||||||||||||
|
公稱壓力（MPa） |
1.0 |
|||||||||||||
|
工作壓差（MPa） |
0～0.02 |
0～0.04 |
||||||||||||
|
電源電壓 |
AC220V其它規格可作特殊訂貨 |
|||||||||||||
|
使用壽命 |
按JB/T7352-94規定 |
|||||||||||||
|
額定流量系數（KV） |
||||||||||||||
|
泄漏量（ml/min） |
按JB/T7352-94?F規定 |
|||||||||||||
|
功耗（VA） |
70 |
90 |
150 |
870 |
1100 |
3000 |
||||||||
|
防爆標志 |
dIIBT4 |
|||||||||||||
|
防爆證編號 |
CE991010 |
|||||||||||||
|
出線口接頭 |
內螺紋M20×1.5 |
|||||||||||||
|
環境溫度 |
-40～+60℃ |
|||||||||||||
四、主要連接尺寸
|
公稱通徑 |
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭連接 |
|||||||
|
DN |
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
N-d |
|
15 |
148 |
92 |
1/2 |
||||||||
|
20 |
148 |
92 |
3/4 |
||||||||
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
324 |
250 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|||
|
80 |
335 |
270 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
|||
|
100 |
475 |
320 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
|||
|
125 |
516 |
360 |
250 |
210 |
184 |
22 |
3 |
8-Φ18 |
|||
|
150 |
540 |
400 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
|||
|
200 |
540 |
600 |
340 |
295 |
266 |
24 |
3 |
8-Φ22 |
|||
|
250 |
610 |
750 |
395 |
350 |
319 |
26 |
3 |
12-Φ22 |
|||
|
300 |
640 |
850 |
445 |
400 |
370 |
26 |
4 |
12-Φ22 |
|||
