一、產品概述
ZCSB防爆電磁閥是把設備可能點燃爆炸性氣體混合物的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性混合物在內部爆炸而不損壞，并且不會引起外部由一種、多種氣體或蒸氣形成的爆炸性環境的點燃，把可能產生火花、電弧和危險溫度的零部件均放入隔爆外殼內，隔爆外殼使設備內部空間與周圍的環境隔開。
二、工作原理
ZCSB防爆電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油剛的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
三、主要技術參數
|
防爆標志 |
Exd II BT3 d II BT4 |
|
制造標準 |
GB3836.1-2000、GB3836.2-2000 |
|
外殼溫度 |
T3:≤200℃、T4:≤135℃ |
|
出線接口 |
內螺紋M20X1.5或1/2 |
|
環境溫度 |
-40～+60℃ |
|
電源電壓 |
AC220V、DC24V(其它可做訂貨) |
|
相應型號 |
BZBS/BZQDF/BZBSF/BZCH等先導裝置 |
|
使用場合 |
通用要求防爆環境，周圍環境種類分為I類和IIA、IIB、IIC類天然氣、煤氣、液化氣等氣體或其它流體。 |
四、主要連接尺寸
|
公稱通徑 DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
f |
n-d |
||
|
15 |
153 |
92 |
1/2 |
153 |
130 |
96 |
65 |
46 |
14 |
2 |
4 -Φ14 |
|
20 |
153 |
92 |
3/4 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4 -Φ14 |
|
25 |
153 |
110 |
1 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4 -Φ14 |
|
32 |
176 |
120 |
11/4 |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4 -Φ18 |
|
40 |
176 |
140 |
11/2 |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4 -Φ18 |
|
50 |
192 |
162 |
2 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4 -Φ18 |
|
65 |
- |
- |
- |
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4 -Φ18 |
|
80 |
- |
- |
- |
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8 -Φ18 |
|
100 |
- |
- |
- |
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8 -Φ18 |

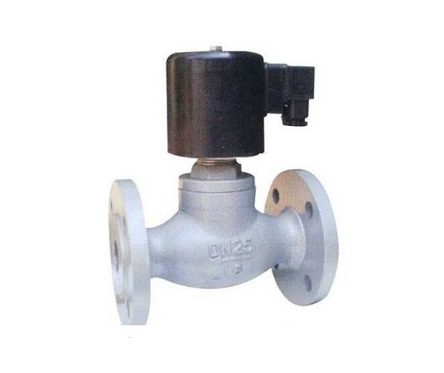

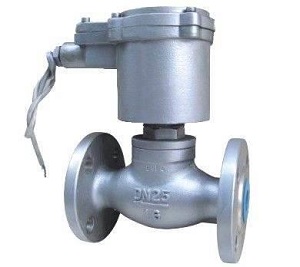

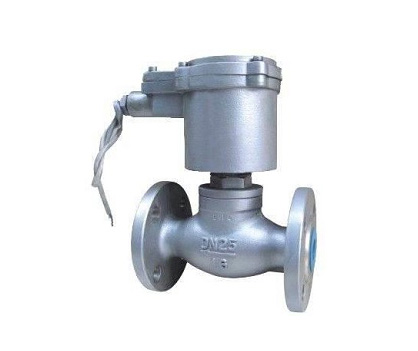

ZCSB 防爆電磁閥
