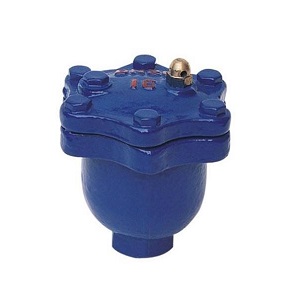

ARVX微量排氣閥在一般情況下，水中約含2VOL%的溶解空氣，主輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋(AIR POCKET),使輸水變得困難，系統的輸水能力可因此下降約5-15%。此微量排氣閥主要功能就是排除這2VOL%的溶解空氣，并適合裝置于高層建筑，廠區內配管，小型泵站用以保護或改善系統的輸水效率及節約能源。單桿式微量排氣閥，為一類似橢圓形閥體，內部所有零件包括浮球、杠桿、杠架、閥座、等均為304S.S不銹鋼，內部使標準排氣孔徑1/16",適合用于PN16工作壓力環璋。
二、微量排氣閥產品特點
1、密封可靠，特殊密封設計。
2、內部結構主要有不銹鋼浮球。
3、自動排氣與自動補氣，無須人去操作。
4、不會有壓力水沖刷浮球，引起浮球的誤動關閉。
5、能夠排除管道中的氣體，減少阻力，節約能源。
6、當管道負壓時，能快速自動吸氣，防止管道破裂。
7、經久耐用。小浮球按固定軌跡運動，不會碰撞殼體。
三、微量排氣閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通徑：10～25mm
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
試驗標準：GB/T 13927 API598
四、微量排氣閥零件材料：
|
名 稱 |
材 質 |
|
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
|
閥蓋 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
|
閥座 |
304不銹鋼 |
|
桿架 |
304不銹鋼 |
|
塞頭 |
合成橡膠BUNA,VITON |
|
杠桿 |
304不銹鋼 |
|
浮球 |
304不銹鋼 |
|
閥體 |
球墨鑄鐵 |
|
螺栓 |
鍍鋅鋼制 |
五、微量排氣閥主要連接尺寸：
|
公稱通徑DN(mm) |
入口尺寸 |
出口尺寸 |
排氣孔尺寸 |
外形尺寸L2(長)х(寬)хH2(高)(mm) |
|
15 |
1/2"(15m/m) |
1/4" |
1.6 |
102х86х127 |
|
20 |
3/4"(20m/m) |
1/4" |
1.6 |
102х86х127 |
|
25 |
1"(25m/m) |
1/4" |
1.6 |
102х86х127 |
ARVX 微量排氣閥
一、微量排氣閥產品概述 ARVX微量排氣閥在一般情況下，水中約含2VOL%的溶解空氣，主輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋(AIR POCKET),使輸水變得困難，系統的輸水能力可因此下 ...
