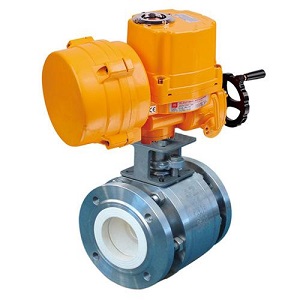

電動陶瓷球閥概述
Q941TC電動陶瓷球閥采用高性能氧化鋯陶瓷材料，全部采用冷等靜壓成型，經高溫燒結，精密加工而成。零件致密性好，尺寸及形位精度高。硬度高（RHA87--92），機械強度大，具有極高的耐腐蝕，耐磨損，耐高溫能。球芯與閥座均采用氧化鋯工程陶瓷，摩擦系數小，密封可靠。性能特點：所有與介質接觸的部分均為結構陶瓷材料 , 其化學穩定性及硬度極高 ( 洛氏硬度 HRC90), 僅次于金剛石。因此 , 本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
電動陶瓷球閥主要產品特點
1、所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高(洛氏硬度HRC90),僅次于金剛石。因此,本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。
3、徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。
4、陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。
5、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前合適此類介質的閥門。
主要零件材料
|
閥體 |
閥桿 |
球體 |
閥座 |
填料 |
適用介質 |
適用溫度 |
|
WCB |
2Cr13 |
復合陶瓷 |
復合陶瓷 |
PTFE |
煤粉、煤渣、粉狀顆粒等腐蝕性介質 |
≤200℃ |
|
CF8（304） |
0Cr18Ni9（304） |
|||||
|
CF8M（316） |
0Cr17Ni12Mo2（316） |
|||||
|
CF3M（316L） |
00Cr17Ni14Mo2（316L） |
電動陶瓷球閥主要性能參數
球閥公稱尺寸：DN15～DN200（0.5”～8”）
壓力等級：PN6～PN40
ANSI 150～300LB（磅級）
閥體材質：碳鋼WCB、A105
不銹鋼304、316、304L、316L
球閥內件材質：結構陶瓷
外形尺寸
|
尺寸mm |
D |
D1 |
D2 |
D3 |
f |
f1 |
z-d |
L |
||
|
1.6 |
100 |
220 |
180 |
156 |
3 |
22 |
8-φ18 |
390 |
||
|
125 |
250 |
210 |
184 |
3 |
22 |
8-φ18 |
410 |
|||
|
150 |
285 |
240 |
212 |
3 |
24 |
8-φ22 |
500 |
|||
|
200 |
340 |
295 |
268 |
3 |
26 |
12-φ22 |
560 |
|||
|
250 |
405 |
355 |
320 |
3 |
30 |
12-φ26 |
620 |
|||
|
300 |
460 |
410 |
370 |
4 |
30 |
12-φ26 |
690 |
|||
|
350 |
520 |
470 |
430 |
4 |
34 |
16-φ26 |
760 |
|||
|
400 |
580 |
525 |
482 |
4 |
36 |
16-φ30 |
820 |
|||
|
450 |
610 |
585 |
532 |
4 |
40 |
20-φ30 |
900 |
|||
|
500 |
715 |
650 |
582 |
4 |
44 |
20-φ33 |
1000 |
|||
|
2.5 |
100 |
235 |
190 |
156 |
3 |
24 |
8-φ22 |
390 |
||
|
125 |
270 |
220 |
184 |
3 |
26 |
8-φ26 |
410 |
|||
|
150 |
300 |
250 |
212 |
3 |
30 |
8-φ26 |
500 |
|||
|
200 |
360 |
310 |
278 |
3 |
34 |
12-φ26 |
560 |
|||
|
250 |
425 |
370 |
335 |
3 |
36 |
12-φ30 |
620 |
|||
|
300 |
485 |
430 |
390 |
4 |
40 |
16-φ30 |
690 |
|||
|
350 |
550 |
490 |
450 |
4 |
44 |
16-φ33 |
760 |
|||
|
400 |
580 |
525 |
482 |
4 |
48 |
16-φ33 |
820 |
|||
|
450 |
670 |
600 |
555 |
4 |
50 |
20-φ36 |
900 |
|||
|
500 |
730 |
660 |
615 |
4 |
52 |
20-φ36 |
1000 |
|||
Q941TC 電動陶瓷球閥
電動陶瓷球閥概述 Q941TC電動陶瓷球閥采用高性能氧化鋯陶瓷材料，全部采用冷等靜壓成型，經高溫燒結，精密加工而成。零件致密性好，尺寸及形位精度高。硬度高（RHA87--92），機械強度大 ...
