一、產品概述

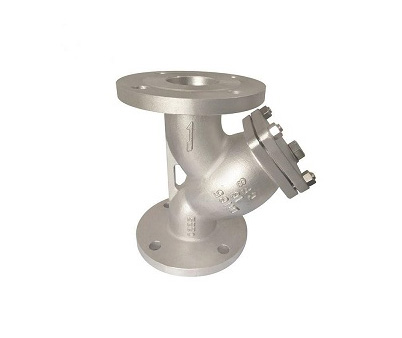

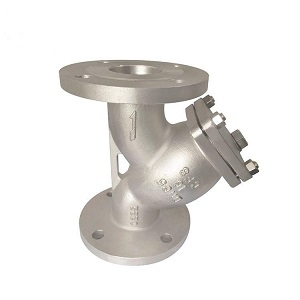

Y型過濾器是輸送介質的管道系列的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的入口端，用來攔截介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構，阻力小，排污方便等特點。適用介質可為水，油、氣?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件采用不銹鋼。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入，使用維護方便。該過濾器體形小、濾眼細、阻力小、安裝檢修方便、成本較低、并排污時間短。

二、工作原理

Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規(guī)格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

三、主要技術參數(shù)

殼體材質	球墨鑄鐵	碳鋼(WCB碳素鋼、鑄鋼)	不銹鋼
公稱通徑	15～500mm
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度（℃）	-30~380	-80~425	-80~450
公稱壓力（MPa）	1.6~42（150Lb~2500Lb）
過濾精度（目/in）	10~300

四、主要連接尺寸

DN	"英寸	L	H	H1	拉桿伸縮過濾器		參考重量kg
15	1/2	125	70	150	L	H	2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250	300	130	10
65	2 1/2	260	165	350	350	165	17
80	3	280	195	390	400	195	20
100	4	320	230	450	450	230	32
125	5	350	300	520	500	300	53
150	6	380	335	580	550	335	66
200	8	495	420	690	650	420	110
250	10	595	500	800	775	500	165
300	12	640	580	950	900	580	225
350	14	700	640	1150			312
400	16	800	700	1360			500
450	18	850	790	1480			700
500	20	900	875	1650			900

Y型過濾器
