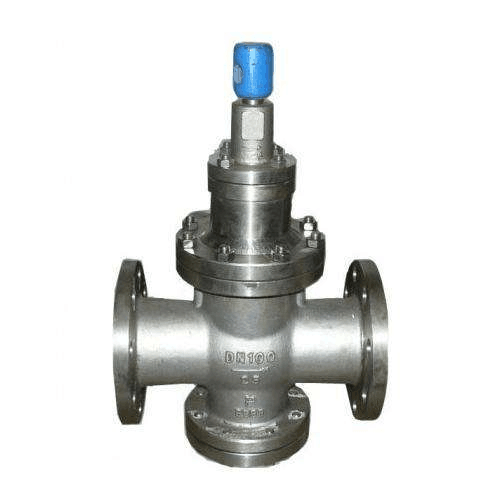

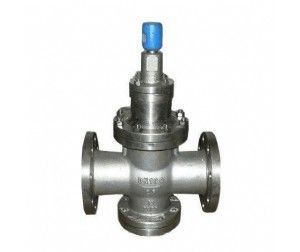

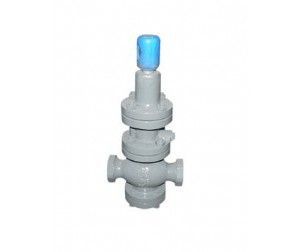

Y44H波紋管減壓閥
一、Y44H波紋管減壓閥概述：
Y44H波紋管減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口
壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。本類閥門在管道中一般應當水平安裝。
波紋管減壓閥是氣動調節閥的一個必備配件，主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。
二、Y44H波紋管減壓閥主要零部件材質：
|
零件名稱 |
零件材料 |
|
閥體、閥蓋 |
WCB |
|
底蓋 |
WCB |
|
閥座、閥瓣 |
2Cr13 |
|
波紋管 |
1Cr18N9Ti |
|
波紋管上墊 |
2Cr13 |
|
波紋管下墊 |
2Cr13 |
|
號向座 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
調節彈簧 |
60S12Mn |
三、Y44H波紋管減壓閥主要詳細參數：
|
公稱壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
|
殼體試驗壓力(Mpa)* |
0.9 |
1.5 |
2.4 |
|
|
密封試驗壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
|
最高進口壓力(Mpa) |
0.6 |
1.0 |
1.6 |
|
|
出口壓力范圍(Mpa) |
0.05-0.4 |
0.1-0.8 |
0.1-1.0 |
|
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|||
|
流量特性偏差(Mpa)△P2G |
GB12244-1989 |
|||
|
最小壓差(Mpa) |
0.1 |
0.15 |
|
|
|
滲漏量 |
GB12245-1989 |
|||
三、Y44H/Y型直接作用式波紋管減壓閥流量系數(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
四、Y44H波紋管減壓閥主要連接尺寸：
|
公稱通徑DN |
外形尺寸 |
||||||||||||||||||
|
L |
H |
H1 |
PN0.6MPa |
PN1.0MPa |
PN1.60MPa |
||||||||||||||
|
|
|
D |
K |
n-ф |
d |
C |
D |
K |
n-ф |
d |
C |
D |
K |
n-ф |
d |
C |
|||
|
15 |
140 |
140 |
290 |
90 |
80 |
55 |
4-12 |
40 |
12 |
95 |
65 |
4-14 |
45 |
12 |
95 |
65 |
4-14 |
45 |
14 |
|
20 |
140 |
140 |
295 |
98 |
90 |
65 |
4-12 |
50 |
12 |
105 |
75 |
4-14 |
55 |
14 |
105 |
75 |
4-14 |
55 |
14 |
|
25 |
160 |
160 |
295 |
110 |
100 |
75 |
4-12 |
60 |
14 |
115 |
85 |
4-14 |
65 |
14 |
115 |
85 |
4-14 |
65 |
14 |
|
32 |
180 |
180 |
295 |
110 |
120 |
90 |
4-14 |
70 |
14 |
135 |
100 |
4-18 |
78 |
16 |
135 |
100 |
4-18 |
78 |
16 |
|
40 |
200 |
200 |
325 |
125 |
130 |
100 |
4-14 |
80 |
14 |
145 |
110 |
4-18 |
85 |
16 |
145 |
110 |
4-18 |
85 |
16 |
|
50 |
230 |
230 |
325 |
125 |
140 |
110 |
4-14 |
90 |
14 |
160 |
125 |
4-18 |
100 |
16 |
160 |
125 |
4-18 |
100 |
16 |
|
65 |
280 |
325 |
130 |
160 |
130 |
4-14 |
110 |
14 |
180 |
145 |
4-18 |
120 |
18 |
180 |
145 |
4-18 |
120 |
18 |
|
|
80 |
310 |
380 |
160 |
185 |
150 |
4-18 |
125 |
16 |
195 |
160 |
4-18 |
135 |
18 |
195 |
160 |
8-18 |
135 |
20 |
|
|
100 |
350 |
380 |
170 |
205 |
170 |
4-18 |
145 |
16 |
215 |
180 |
8-18 |
155 |
20 |
215 |
180 |
8-18 |
155 |
20 |
|
訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
四、以上價格均為虛價，有意者請聯系我們。
我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。我們立志成為世界領先的閥門制造商。
我們堅信，泰甌的產品是您的最終選擇，我們?cè)敢詢?yōu)異的質量，實惠的價位，一流的售后服務與您共創輝煌的明天。細節決定成敗，態度成就完美。顧客的滿意就是我們的服務！質量三包、質保二年、技術指導！
