•   產品名稱： 內螺紋高靈敏度蒸汽減壓閥   產品型號： YG13H/Y
      驅動方式： 手動   連接形式： 內螺紋
      結構形式： 活塞式   密封材料： 硬質合金、不銹鋼
      壓力范圍： 1.0～1.6MPa   公稱通徑： DN15-DN50
      常用材質： 碳鋼、不銹鋼   技術咨詢： 021-31007323



    滬山閥門制造（上海）有限公司是國內著名〖YG13H/Y型內螺紋高靈敏度蒸汽減壓閥〗制造商，也是國內大型【減壓閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖YG13H/Y型內螺紋高靈敏度蒸汽減壓閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。

    YG13H/Y型內螺紋高靈敏度蒸汽減壓閥介紹


    本內螺紋高靈敏度蒸汽減壓閥主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。

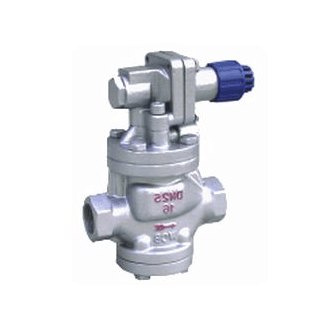

    YG13H/Y型內螺紋高靈敏度蒸汽減壓閥

    一、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥結構特點和用處：

     　　本系列小波紋管式減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
    本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
    　　1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
    　　2、改善了流線分布，降低了噪聲。
    　　3、改進了密封面結構，延長了密封面壽命。

    二、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥主要技術參數和性能指標：


    公稱壓力(Mpa)

    1.0

    1.6

    殼體試驗壓力(Mpa)*

    1.5

    2.4

    密封試驗壓力(Mpa)

    1.0

    1.6

    最高進口壓力(Mpa)

    1.0

    1.6

    出口壓力范圍(Mpa)

    0.04-0.6

    0.04-1.0

    壓力特性偏差(Mpa)△P2P

    GB12246-1989

    流量特性偏差(Mpa)P2G

    GB12246-1989

    最小壓差(Mpa)

    0.05

    0.07

    滲漏量

    GB12245-1989

    *：殼體試驗不包括膜片、頂蓋

    三、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥主要零件材料


    零件名稱

    零件材料

    閥體 閥蓋 底蓋

    WCB

    閥座 閥瓣

    2Cr13

    缸套 活塞

    鋁鐵青銅

    膜片

    PH15-7Mo

    活塞環

    對位聚苯

    導閥座 導閥瓣

    2Cr13

    主閥彈簧

    50CrVA

    導調主彈簧

    50CrVA

    調節彈簧

    60Si2Mn


    四、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥流量系數(Cv)


    DN

    15

    20

    25

    32

    40

    50

    Cv

    1

    2.5

    4

    6.5

    9

    16


    五、YG13H/Y型內螺紋高靈敏度蒸汽減壓閥連接尺寸


    公稱通徑

    G

    L

    H

    H1

    15

    1/2"

    140

    160

    65

    20

    3-4"

    140

    160

    65

    25

    1"

    160

    168

    68

    32

    1-1/4"

    180

    185

    75

    40

    1-1/2"

    200

    185

    78

    50

    2"

    230

    193

    88
