產品概述：

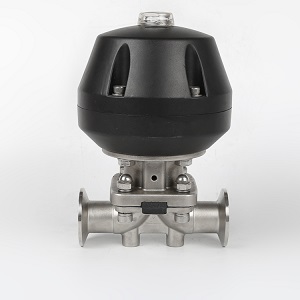

G681F氣動衛生級快裝隔膜閥由衛生級隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠，適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維和不充許污染的介質的流量調節。

技術參數：

（1）、連接方式：卡箍或焊接；

（2）、規格：1/2"-2"

（3）、控制方式：氣動；

（4）、閥門材質：316L;

（5）、膜片材質：三元乙丙橡膠、聚四氟乙烯/三元乙丙橡膠；

（6）、使用溫度：三元乙丙橡膠130℃；聚四氟乙烯/三元乙丙橡膠150℃；

（7）、使用壓力：三元乙丙橡膠0～10bar；聚四氟乙烯/三元乙丙橡膠0～10bar

（8）、特點：帶有調節限位裝置采用焊接圈設計，減少了罐底焊接工作的難度結構緊湊，適用于狹小的空間。

（9）、應用：典型應用于發酵罐、配制罐、灌裝機、過濾機、制水設備、PW、WFI輸送與分配、流體輸送及CIP、SIP等。應用于生物、食品飲料、流體設備等行業。

工作原理：

隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的部件就是隔膜，所以不存在銹蝕等現象，具有穩定性。多種結構形式及控制形式，可適用于流體控制需要。

技術參數：

主要連接尺寸：
