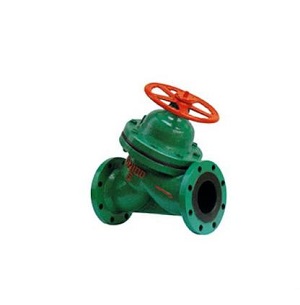

• 產品概述：

    G45J直流式襯膠隔膜閥是用來改變通路斷面和介質流動方向，襯膠隔膜閥用途非常廣泛，在我門生活中化工上都是會用到的，多功能性化，維修方便、體積小多方面優勢。閥門可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等流體的流動。G45J襯膠隔膜閥是一種特殊形式的、具有截?cái)喙δ艿拈y門，其吝惜閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截?cái)喙軆?nèi)介質之目的。



    產品特點：

    G45J直流式襯膠隔膜閥是一種特殊形式的截?cái)嚅y，啟閉件采用EPDM橡膠材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。



    零部件材料：

    名 稱

    材 料

    閥 體

    鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

    閥 蓋

    鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

    手 輪

    鑄鐵、碳鋼

    隔 膜

    天然膠、丁基膠等

    閥 瓣

    鑄鐵、碳鋼

    閥 桿

    碳鋼、不銹鋼手輪：鑄鐵

    連接尺寸：

    DN

    公稱壓力

    工作壓力

    L

    D

    D1

    n-φd

    F

    H1

    H2

    D0

    質量

    25

    0.6MPa

    0.6MPa

    145

    115

    85

    4-14

    2

    178

    190

    120

    -

    32

    160

    140

    100

    4-18

    2

    196

    217

    140

    -

    40

    180

    150

    110

    4-18

    3

    196

    217

    140

    14

    50

    210

    165

    125

    4-18

    3

    219

    240

    200

    20

    65

    250

    185

    145

    4-18

    3

    264

    272

    200

    29

    80

    300

    200

    160

    4-18

    3

    285

    315

    280

    42

    100

    350

    220

    180

    8-18

    3

    352

    383

    320

    61

    125

    400

    250

    210

    8-18

    3

    470

    515

    320

    79．5

    150

    0.4MPa

    460

    285

    240

    8-22

    3

    508

    554

    400

    150

    200

    570

    340

    295

    8-22

    4

    602

    660

    500

    236．5

    250

    680

    395

    350

    12-22

    4

    708

    786

    500

    -

    300

    790

    445

    400

    12-22

    4
