產品概述：

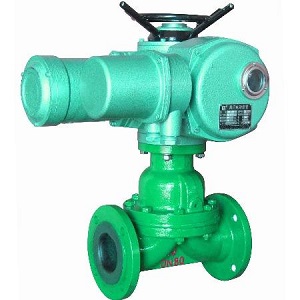

電動襯膠隔膜閥用途：電動襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
主要零件材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄鋼 |
||
|
Z |
C |
R |
PL |
RL |
|||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥瓣/閥桿 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里/閥座 |
PCTEF（F3）,FEP（F46）,PFA（可溶F4）,PP,PO |
|||||
|
4 |
隔膜 |
FEP（F46）/CR（氯丁橡膠）PFA（可溶F4）/FPDM（乙丙橡膠） |
|||||
|
5 |
支架 |
PTFE（F4） |
CF8 |
CF8 |
|||
|
6 |
閥桿螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|||
|
7 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
|
8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
|
9 |
手輪 |
WCB |
WCB |
WCB |
|||
連接尺寸：
|
型號 |
公稱尺寸 DN（mm |
外形及連接尺寸mm |
||||||
|
L |
D1 |
D |
Do |
Z-φd
|
H |
H1 |
||
|
G941WJ-6 |
25 |
145 |
85 |
115 |
120 |
4-14 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-18 |
132 |
150 |
|
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
|
100 |
350 |
180 |
215 |
280 |
4-18 |
270 |
322 |
|
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
|
150 |
460 |
240 |
280 |
320 |
8-18 |
384 |
464 |
|
|
200 |
570 |
295 |
335 |
400 |
8-23 |
518 |
638 |
|
|
250 |
680 |
350 |
390 |
500 |
8-23 |
598 |
734 |
|
|
300 |
790 |
400 |
440 |
560 |
12-23 |
698 |
778 |
|
|
350 |
900 |
460 |
500 |
560 |
12-23 |
723 |
883 |
|
|
400 |
1000 |
515 |
565 |
640 |
16-23 |
868 |
1078 |
|
|
G941WJ-10 |
25 |
145 |
85 |
115 |
120 |
16-25 |
121 |
135 |
|
32 |
160 |
100 |
135 |
120 |
4-14 |
132 |
150 |
|
|
40 |
180 |
110 |
145 |
140 |
4-18 |
156 |
176 |
|
|
50 |
210 |
125 |
160 |
140 |
4-18 |
169 |
195 |
|
|
65 |
250 |
145 |
180 |
200 |
4-18 |
202 |
236 |
|
|
80 |
300 |
160 |
195 |
200 |
4-18 |
216 |
256 |
|
|
100 |
350 |
180 |
215 |
280 |
8-18 |
270 |
322 |
|
|
125 |
400 |
210 |
245 |
320 |
8-18 |
338 |
406 |
|
|
150 |
460 |
240 |
280 |
320 |
8-23 |
384 |
464 |
|
