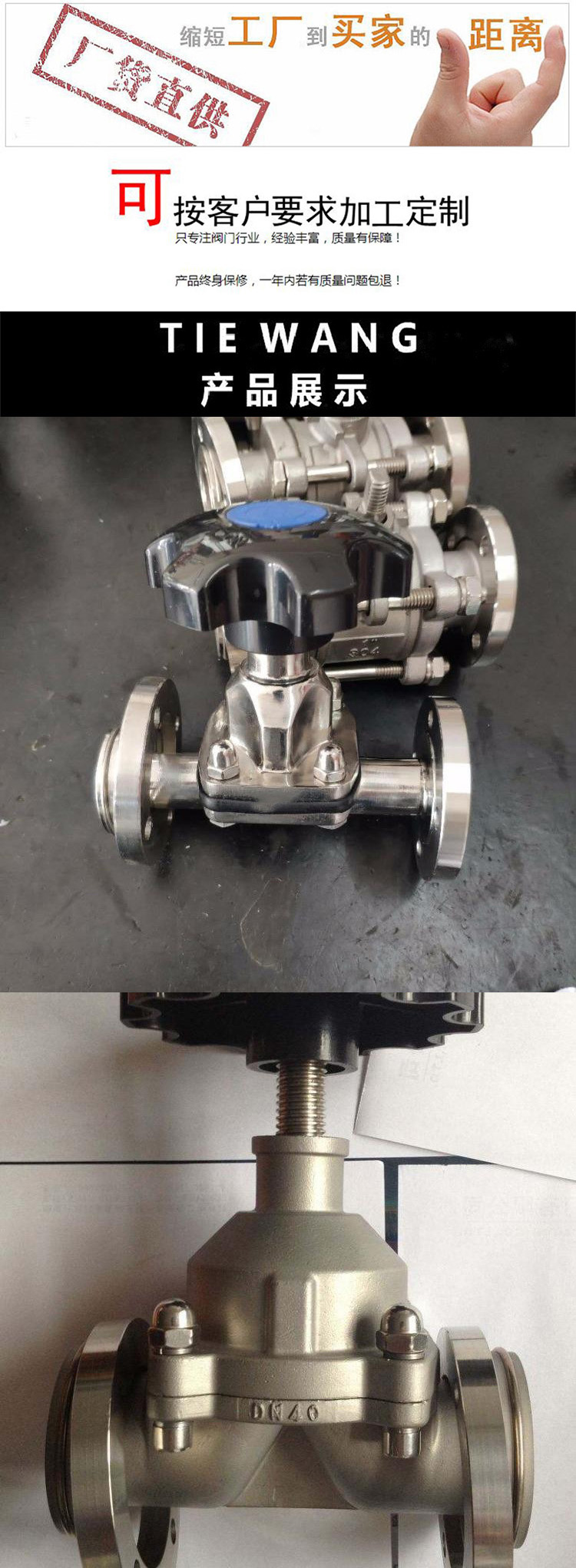

產品概述：
GM高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接〔即兩端焊接〕，焊接式II型連接〔即 一端焊接，另一端插入〕。閥門適用的工作介質為空氣及非腐蝕性氣體。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
產品特點：
1、結構緊湊、簡單、體積小、外形美觀；
2、開關有導向、運動平穩；
3、關閉力矩小、壽命長,≥3萬次；
4、膜片壓緊可自動調整，受壓均勻， 密封可靠；
5、膜片裝入閥芯采用推入式，更換方便；
技術參數：
（1）、產品型號：GM
（2）、適用范圍：0.6×106～1.3×10-4
（3）、產品別名：法蘭高真空隔膜閥
（4）、連接形式：法蘭、焊接
（5）、公稱通徑：10-50 mm
（6）、適用介質：乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域
（7）、適用溫度：-25～+80℃
（8）、主體材質：不銹鋼
（9）、主要零件材料：①、閥體、閥板、閥桿：不銹鋼 ②、隔膜：硅橡膠、氟橡膠
連接尺寸：
|
型號 |
DN |
Do |
D |
n-φc |
W |
H/H1 |
L |
|
GM-10 |
10 |
40 |
55 |
4-φ6.6 |
65 |
89/99 |
75 |
|
GM-16 |
16 |
45 |
60 |
4-φ6.6 |
80 |
89/99 |
108 |
|
GM-20 |
20 |
50 |
65 |
4-φ6.6 |
80 |
91/102 |
118 |
|
GM-25 |
25 |
55 |
70 |
4-φ6.6 |
80 |
110/123 |
120 |
|
GM-32 |
32 |
70 |
90 |
4-φ9 |
80 |
129/138 |
146 |
|
GM-40 |
40 |
80 |
100 |
4-φ9 |
120 |
139/159 |
150 |
|
GM-50 |
50 |
90 |
110 |
4-φ9 |
120 |
159/186 |
180 |
