• 產品概述：

    G41F46襯氟隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式。復合隔膜閥將閥體下部?jī)?nèi)腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,達到介質的零泄漏。



    產品特點：

    1.G41F46襯氟隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；G41F46襯氟隔膜閥隔膜可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
    2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
    3.G41F46襯氟隔膜閥的閥體內腔為全氟F56內襯。因此具有優越的耐腐蝕的特點。
    4.由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和最小的關閉力。
    5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
    6.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針?lè)胖檬州啎r(shí)，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)?；反之則閥門即開啟，色別隨之顯露。



    主要零部件材料表：

    序號

    零件名稱

    灰鑄鐵

    鑄鋼

    不銹耐酸鑄鋼

    超低不銹鋼耐酸鑄鋼

    Z

    C

    P

    R

    P

    R

    1

    閥體/閥蓋

    HT250

    WCB

    CF8

    CF8M

    CF3

    CF3M

    2

    閥瓣/閥桿

    35

    1cr13

    1Cr18Ni9Ti

    1Cr18Ni12Mo2Ti

    00cr18Ni10

    00Cr17Ni14Mo2

    3

    襯里/閥座

    PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)

    4

    隔膜

    FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）

    5

    支架

    WCB

    CF8

    CF8

    6

    閥桿螺母

    ZCuAI10Fe3

    ZCuAI10Fe3

    ZCuAI10Fe3

    7

    緊固螺栓

    35

    1Cr17Ni2

    1Cr18Ni9Ti

    8

    螺母

    45

    0Cr18Ni9

    0Cr18Ni9

    9

    手輪

    WCB

    WCB

    WCB



    主要外型和連接尺寸：

    公稱通徑

    標準值

    參考值

    DN(mm)

    NPS(inch)

    L

    D

    D1

    D2

    f

    b

    Z-фd

    d0

    H

    H1

    WT(kg)

    PN0.6MPa / PN1.0MPa

    15

    1/2

    125

    95

    65

    45

    2

    14

    4-ф14

    100

    105

    110

    3.5

    20

    3/4

    135

    105

    75

    55

    2

    16

    4-ф14

    100

    115

    125

    4

    25

    1

    145

    115

    85

    65

    2

    16

    4-ф14

    120

    120

    135

    5.5

    32

    11/4

    160

    135

    100

    78

    2

    18

    4-ф18

    120

    125

    150

    8

    40

    11/2

    180

    145

    110

    85

    3

    18

    4-ф18

    140

    135

    175

    11

    50

    2

    210

    160

    125

    100

    3

    20

    4-ф18

    140

    155

    195

    14

    65

    21/2

    250

    180

    145

    120

    3

    20

    4-ф18

    200

    170

    200

    23

    80

    3

    300

    195

    160

    135

    3

    22

    4-ф18

    200

    200

    255

    29

    100

    4

    350

    215

    180

    155

    3

    22

    8-ф18

    280

    270

    325

    46

    125

    5

    400

    245

    210

    185

    3

    24

    8-ф18

    320

    335

    405

    70

    150

    6

    460

    280

    240

    210

    3

    24

    8-ф23

    320

    370

    450

    95

    200

    8

    570

    335

    295

    265

    3

    26

    8-ф23

    400

    480

    600

    170

    250

    10

    680

    390

    350

    320

    3

    28

    12-ф23

    500

    545

    620

    270

    300

    12

    790

    435

    395

    362

    4

    24

    12-ф23

    500

    585

    680

    320

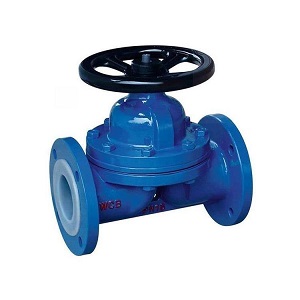

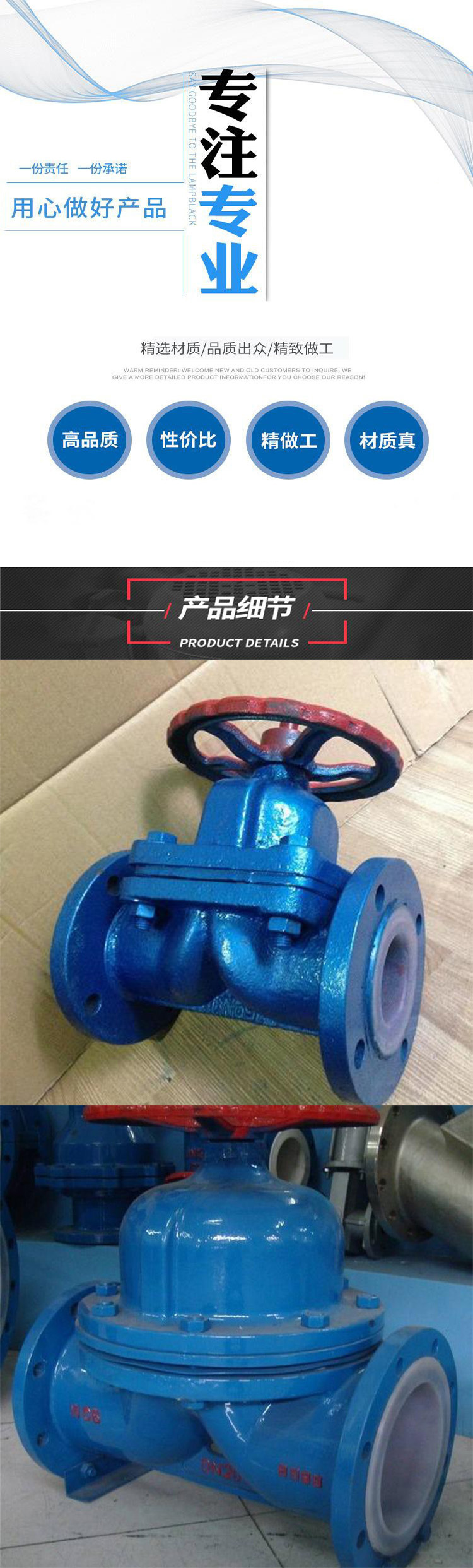

G41F46 襯氟隔膜閥
