產品概述：
G49J不銹鋼三通襯膠隔膜閥適用于非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯里和隔膜材)。
主要性能規范：
|
型號 |
公稱壓力Mpa |
實驗壓力（Mpa） |
工作壓力（Mpa） |
適用溫度 |
適用介質 |
|||
|
閥體強度 |
密封面 |
|
|
|
||||
|
G49J-6 |
0.6 |
0.9 |
0.66 |
0.6 |
0.4 |
0.25 |
小于等于80攝氏度 |
一般腐蝕性介質 |
|
G49J -10 |
1.0 |
1.5 |
1.1 |
1.0 |
|
|
|
|
主要零件的材料：
|
名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥蓋 |
鑄鐵 |
|
閥瓣 |
鑄鐵 |
|
手輪 |
鑄鐵 |
|
隔膜 |
天然膠、丁基膠、等 |
|
閥桿 |
碳鋼 |
主要外形和連接尺寸：
|
公稱通徑DN/mm |
NPS/inch |
公稱壓力MPa |
工作壓力MPa |
L |
L1 |
D |
D1 |
Z-Фd |
H1 |
Do |
重量 |
|
25 |
1 |
1.0 |
1.0 |
160 |
96 |
115 |
85 |
4-14 |
116 |
83 |
5.5 |
|
32 |
1 1/4 |
180 |
118 |
135 |
100 |
4-18 |
153 |
114 |
8.5 |
||
|
40 |
1 1/2 |
200 |
135 |
145 |
110 |
4-18 |
167 |
114 |
12.5 |
||
|
50 |
2 |
230 |
150 |
160 |
125 |
4-18 |
198 |
140 |
17 |
||
|
65 |
2 1/2 |
290 |
182 |
180 |
145 |
4-18 |
234 |
165 |
24.5 |
||
|
80 |
3 |
310 |
210 |
195 |
160 |
4-18 |
258 |
230 |
33.5 |

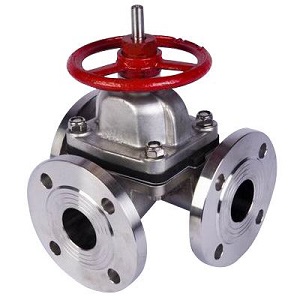

G49J 不銹鋼三通隔膜閥
