氣動放料閥概述：
氣動放料閥又分為氣動(上展式,下展式)放料閥本公司的放料閥主要適用于反應釜，儲罐和其他容器的底部作排料用，借助于閥門底部法蘭（凸緣）焊接于反應釜或儲罐和其他容器的底部，因此消除工藝介質通常在容器出口的殘留現象。氣動放料閥根據實際情況的需要，閥體底部結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、要類、染料、食品加工等行業廣泛使用。
氣動放料閥產品特點和用途：
1、本閥操作簡便，運動靈活可靠。
2、閥瓣裝置維修簡單，密封結構合理，密封圈更換方便實用。
3、本氣動放料閥廣泛應用于石油、冶金、化工、造紙更工業領域（化學液體、煤漿、礦漿等輸送啟閉放料用）。
4、其特點是沉淀于反應釜，儲藏罐或管道里的化學液體或漿料得于順暢流通。
氣動放料閥零件材料：
|
零件名稱 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
墊片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
氣動放料閥連接尺寸：
|
DN |
d |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
25 |
115 |
85 |
65 |
115 |
85 |
60 |
40 |
|
32 |
32 |
135 |
100 |
78 |
135 |
100 |
65 |
45 |
|
40 |
40 |
145 |
110 |
85 |
145 |
110 |
80 |
60 |
|
50 |
50 |
160 |
125 |
100 |
160 |
125 |
85 |
70 |
|
65 |
65 |
180 |
145 |
120 |
180 |
145 |
125 |
85 |
|
80 |
80 |
195 |
160 |
135 |
195 |
160 |
135 |
95 |
|
100 |
100 |
215 |
180 |
155 |
215 |
180 |
160 |
130 |
|
125 |
125 |
245 |
210 |
185 |
245 |
210 |
180 |
140 |
|
150 |
150 |
280 |
240 |
210 |
280 |
240 |
185 |
165 |
|
200 |
200 |
335 |
295 |
265 |
335 |
295 |
255 |
230 |

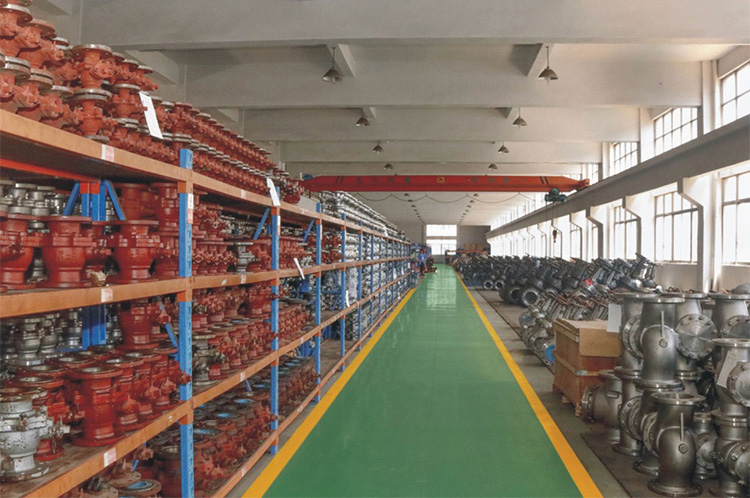

公司倉庫圖片：

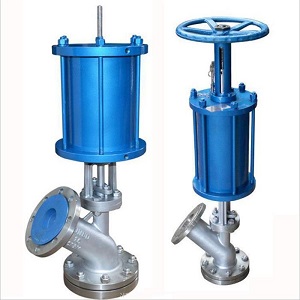

產品名稱：氣動放料閥
產品型號：HG5-89-1
產品口徑：DN25-DN200
產品壓力：0.6-2.5MPa
產品材質：鑄鋼、不銹鋼
工作壓力：1.0Mpa-50.0Mpa
工作溫度：-196℃-650℃
驅動方式：手動、氣動、液動、電動
連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20 25 鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
HG5-89-1氣動放料閥工作原理：
1、輕松轉動手輪，將切換手柄推移到（分）指示牌，即可進行氣動操作。
2、當氣源進入電磁閥后，電磁閥自動開戾上（或下）輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時閥門自動關閉。紅色按鈕為手動調試使用開關按鈕。
3、當氣源進入氣缸上部時，將活塞推向下部，即關閉閥門。
4、當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。
5、連續作業時，按上述作往返動力。
HG5-89-1氣動放料閥執行標準：
結構長度標準 GB/T 12221-2005
連接法蘭標準 GB/T 9113
壓力溫度等級標準 GB/T 12224-2005
試驗檢驗標準 GB/T 13927-2008
HG5-89-1氣動放料閥壓力試驗：
壓力 工作溫度 適用介質
公稱壓力 1.6 上密封試驗 ≤175℃ 水、顆粒、油品等
殼體試驗 2.4 高壓密封試驗
