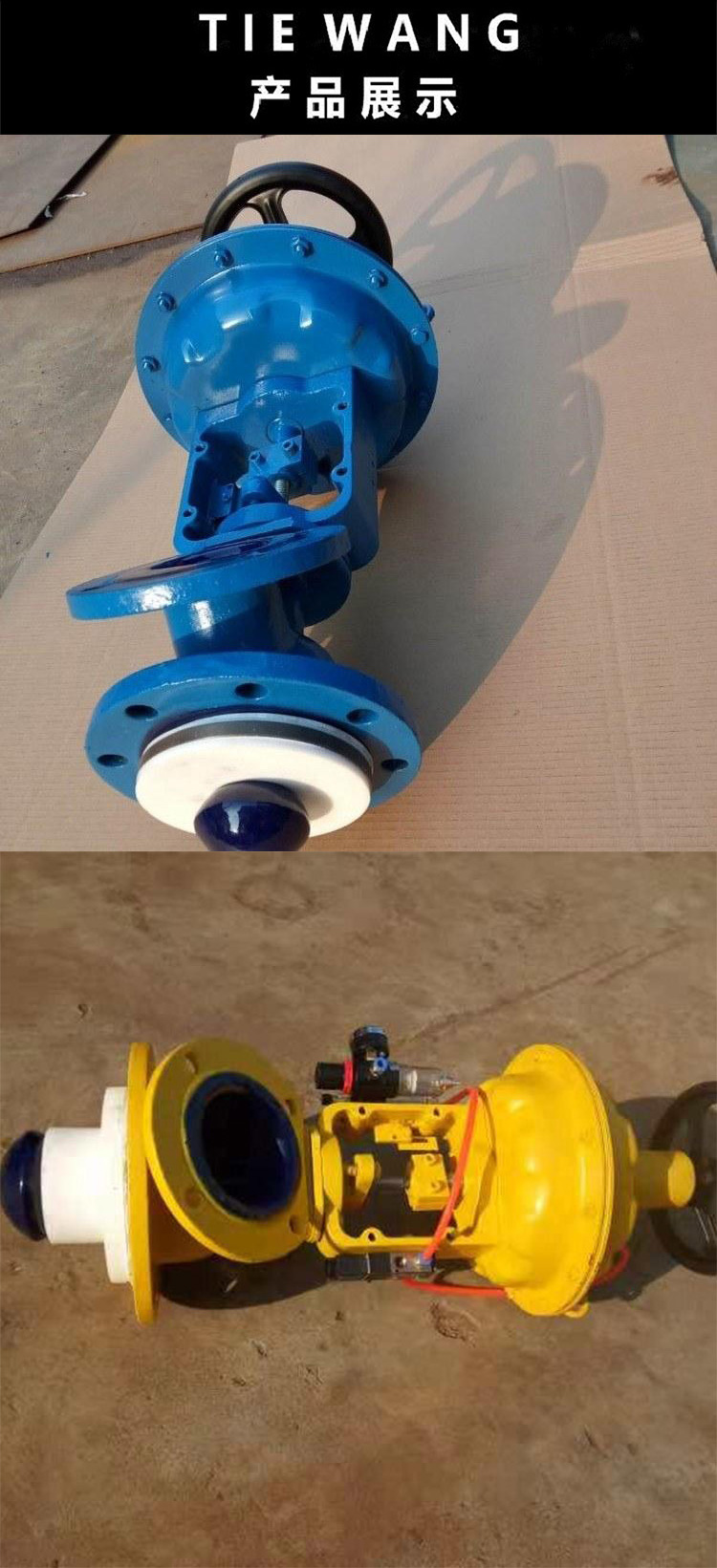

產品概述：
氣動搪瓷放料閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。搪瓷放料閥閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，搪瓷放料閥具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。
具體參數：
1、耐腐蝕性能耐一般無機酸、有機酸弱堿液（P≤60℃ PH≤12）以及有機劑介質。在鹽酸、硝酸、水等強腐蝕性介質中優于不銹鋼。嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃濃度＞30%）。
2、耐熱性，允許在-30℃至+240℃間使用（耐溫急變小于120℃）。
3、HG5-16-79搪玻璃放料閥具有光滑的表面。不易粘結物料、易清洗。
4、絕緣性：玻璃料有良好的絕緣性，厚1mm的玻璃在2000伏的高壓下不會被擊穿而導電。
5、耐沖擊性：耐沖擊性能較小為2500克/厘米，因而使用時應避免硬物沖擊。
6、耐壓：0.6Mpa
適用范圍：
|
產品名稱 |
規格 |
使用范圍 |
50~100L反鍋 |
|
搪玻璃放料閥 |
DN70/32 |
50~100L反鍋 |
200L |
|
DN80/40 |
200~500L反鍋 |
300~500L |
|
|
DN100/50 |
1000~2000L反鍋 |
1000~2000L |
|
|
DN125/80 |
3000L反鍋 |
3000L |
|
|
DN150/100 |
5000L以上的反鍋 |
500-300L貯罐 |
主要連接尺寸：
|
配反應罐 |
規格 |
D |
D1 |
D2 |
D3 |
z-φ |
d |
d1 |
n-φ |
L |
|
50-100L |
70/32 |
160 |
130 |
32 |
160 |
4-14 |
120 |
90 |
4-14 |
268 |
|
200-500L |
80/50 |
185 |
150 |
42 |
100 |
4-18 |
130 |
100 |
4-14 |
275 |
|
1000-2000L |
100/50 |
205 |
170 |
50 |
180 |
4-18 |
140 |
110 |
4-16 |
315 |
|
1000-2000L |
100/50 |
210 |
185 |
50 |
180 |
6-14 |
140 |
110 |
4-16 |
315 |
|
1000-2000L |
100/50 |
210 |
190 |
50 |
180 |
8-14 |
140 |
110 |
4-16 |
315 |
|
3000L |
125/80 |
235 |
200 |
65 |
200 |
8-18 |
185 |
150 |
4-18 |
365 |
|
3000L |
125/80 |
235 |
210 |
65 |
200 |
10-14 |
185 |
150 |
4-18 |
365 |
|
5000L |
150/100 |
260 |
225 |
85 |
200 |
8-18 |
205 |
170 |
4-18 |
505 |

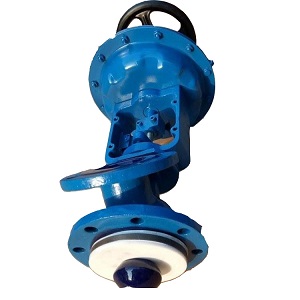

氣動搪瓷放料閥
