• 產品概述：

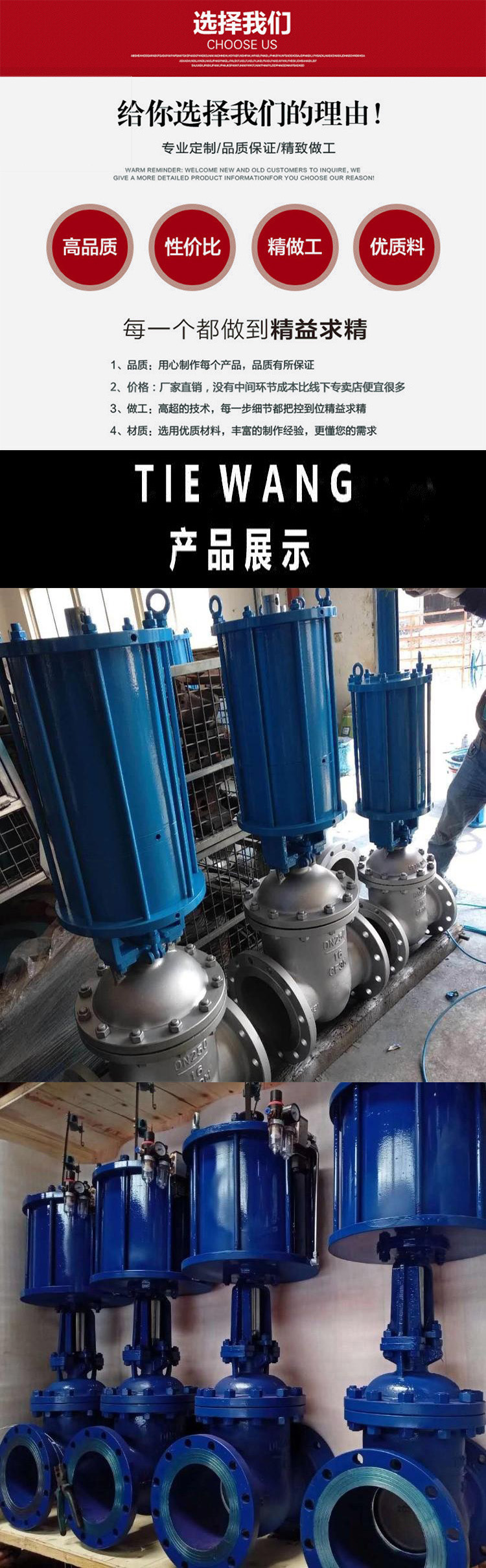

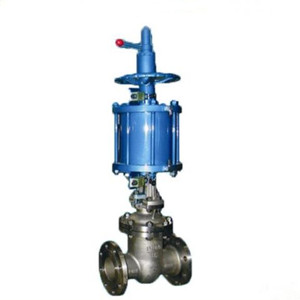

    Z641H氣動閘閥是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸閘閥的某些閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。Z641H氣動閘閥



    工作原理：

    1、閘閥開啟前階段：上層氣缸的活塞（以下簡稱上活塞）和下層氣缸的活塞（以下簡稱下活塞）同時受力，閥桿在上、下活塞的推動下，以單活塞近二倍的提升力，克服閘板密封面和閥體密封面之間的zui大靜磨擦力，帶動閘板上升。 壓縮空氣由上氣缸的下氣室，經由設置在隔板的特定通道，通過連通管，到達下氣缸的下氣室，推動上下活塞同時工作。下氣缸上氣室中的氣體，經過設置在隔板內的另一特定通道。暢通無阻的排出氣缸體外。
    2    、閘閥開啟的后階段：在閘板稍稍開啟以后，下活塞就運行到了上死點，閘板在上活塞的帶動下，繼續提升，直至到了全開位置。Z641H氣動閘閥
    3    、閘閥關閉的前階段：在上活塞的推動下，閘板離開全開位置，開始下降。Z641H氣動閘閥
    4    、閘板關閉的后階段：當上活塞碰到下活塞凸臺，并帶動下活塞一起繼續下降時，由于下氣缸上氣室的進氣通道和下氣缸下氣室的排氣通道設有阻礙，明顯地減慢了下行的速度，進至閘板下降到了全關位置。減緩閘板下行的沖擊，自行可關嚴閥門，又不使閥板楔得過緊，同時，還保護了密封面，免受猛烈沖擊而損壞。Z641H氣動閘閥



    零件材料：

    閥體/閥蓋

    ZGICr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12M02Ti

    ZG00Cr17Ni14M02

    WCB

    零件名稱

    ZGICr18Ni9Tit系列

    ZG00Cr18Ni10系列

    ZG1Cr18Ni12M02Ti系列

    ZG00Cr17Ni14M02系列

    WCB系列

    閘板

    ZGICr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12M02Ti

    ZG00Cr17Ni14M02

    1Cr13

    閥桿

    1Cr18Ni9Ti

    00Cr18Ni10

    1Cr18Ni12M02Ti

    00Cr17Ni14M02

    1Cr13

    填料

    PTFE編織

    PTFE編織

    PTFE編織

    PTFE編織

    石墨

    墊片

    304L＋PTFE

    304L＋PTFE

    316＋PTFE

    316L＋PTFE

    石墨

    壓蓋

    ZGICr18Ni9Ti

    ZG00Cr18Ni10

    ZG1Cr18Ni12M02Ti

    ZG00Cr17Ni14M02系列

    WCB

    填料壓環

    1Cr18Ni9Ti

    00Cr18Ni10

    1Cr18Ni12M02Ti

    00Cr17Ni14M02

    1Cr13

    螺栓

    1Cr17Ni2

    1Cr17Ni2

    1Cr17Ni2

    1Cr17Ni2

    35CrMoA

    螺母

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    45

    Z641H氣動閘閥



    主要外型尺寸：

    尺寸

    DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    350

    400

    450

    500

    600

    L

    mm

    130

    150

    160

    180

    200

    250

    265

    280

    300

    325

    350

    400

    450

    500

    550

    600

    650

    700

    800

    H

    mm

    175

    180

    210

    210

    350

    358

    373

    435

    500

    614

    674

    818

    1225

    1415

    1630

    1780

    2050

    2181

    2599

    W

    mm

    180

    180

    200

    200

    200

    240

    240

    280

    320

    360

    360

    400

    450

    500

    500

    600

    720

    720

    720

    Z641H氣動閘閥
