產品概述：
PZ41H排渣閘閥是一個啟閉件閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關。閘閥關閉時，密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。排渣閥適用于火力電站水利系統(tǒng)及水利工程的灰漿排放系統(tǒng)管路上，切斷或接通管路中灰水混合物，渣水混合物。
產品特點：
1、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接；
2、啟閉件采用半密封副強制密封，性能優(yōu)良；
3、密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠；
4、閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻；
5、閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性；
6、中大口徑設置滾動軸承，啟閉輕松。
零部件材料：
|
閥 體 |
WCB |
|
|
閥 蓋 |
WCB |
|
|
支 架 |
WCB |
|
|
閘 板 |
WCB+耐磨合金 |
WCB+陶瓷 |
|
閥 桿 |
2Cr13 |
|
|
閥 座 |
WCB+耐磨合金 |
WCB+陶瓷 |
|
密封環(huán) |
增強柔性石墨 |
|
|
填 料 |
增強柔性石墨 |
|
|
閥桿螺母 |
ZCuA110Fe3 |
|
主要外型尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
f |
H |
H1 |
重量/kg |
|
50 |
250 |
165 |
102 |
99 |
20 |
4×Φ18 |
3 |
420 |
335 |
60 |
|
80 |
280 |
200 |
133 |
132 |
22 |
8×Φ18 |
3 |
615 |
510 |
78 |
|
100 |
300 |
220 |
180 |
158 |
24 |
8×Φ18 |
3 |
805 |
685 |
96 |
|
150 |
350 |
285 |
240 |
212 |
28 |
8×Φ22 |
3 |
952 |
790 |
158 |
|
200 |
400 |
340 |
295 |
268 |
30 |
12×Φ22 |
3 |
1085 |
885 |
222 |
|
250 |
450 |
405 |
355 |
320 |
32 |
12×Φ26 |
3 |
1235 |
1015 |
289 |
|
300 |
500 |
460 |
410 |
370 |
34 |
12×Φ26 |
4 |
1450 |
1190 |
365 |
|
350 |
550 |
520 |
470 |
430 |
38 |
16×Φ26 |
4 |
1640 |
1350 |
558 |
|
400 |
600 |
580 |
525 |
482 |
40 |
16×Φ30 |
4 |
1798 |
1460 |
850 |
|
450 |
650 |
640 |
585 |
532 |
44 |
21×Φ30 |
4 |
1980 |
1620 |
1164 |
|
500 |
700 |
715 |
650 |
585 |
46 |
20×Φ33 |
4 |
2190 |
1800 |
1482 |

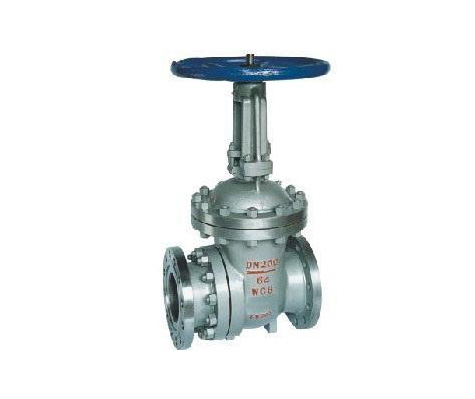

PZ41H 排渣閘閥
