一、產品概述

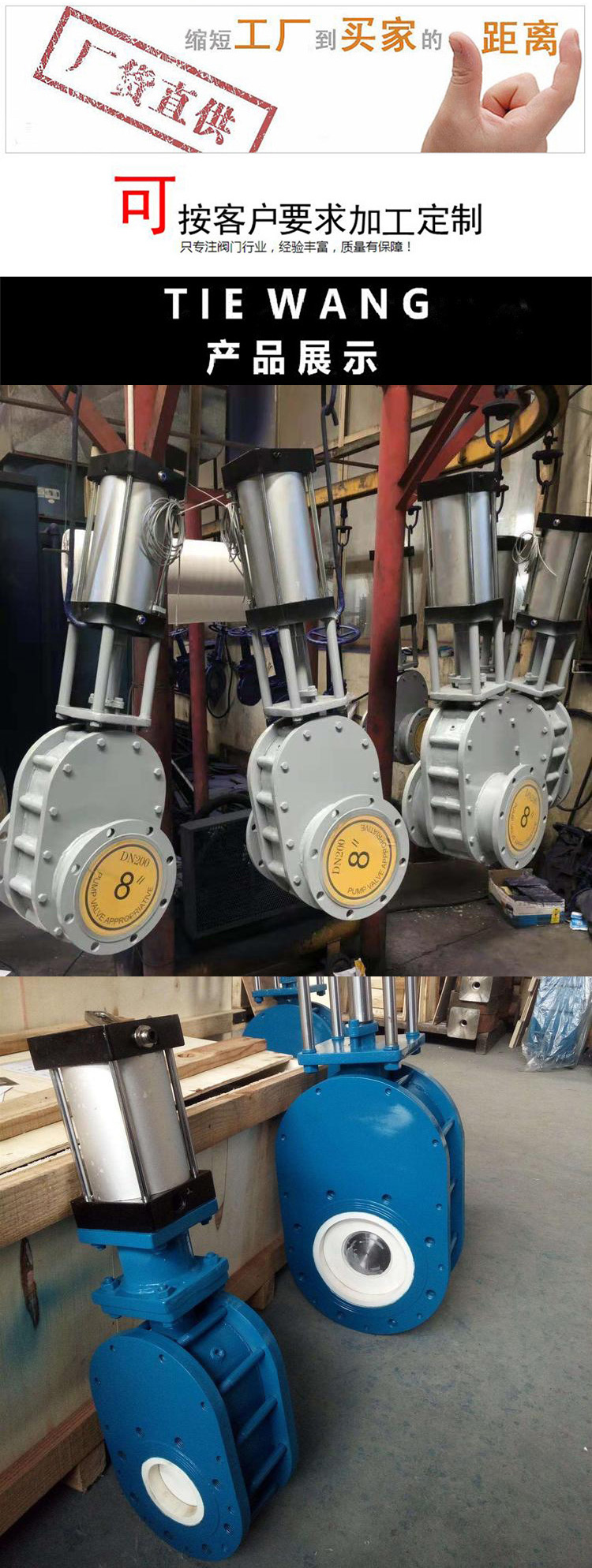

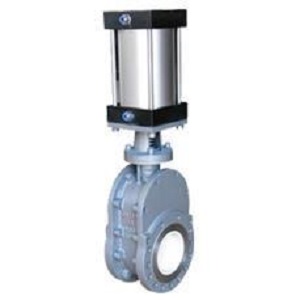

Z674TC氣動陶瓷出料閥主要用于干粉物料的進、放料及輸送管道上，作截止和接通介質通道用，做倉泵出料閥、平衡閥、排氣閥、排堵閥，也可用作管路切換閥和灰?guī)煨痘议y，具有密封性能好、啟動負荷小、卡灰及積灰現象少、耐磨性強、使用壽命長的特點。陶瓷雙閘板閥通常采用法蘭、對夾連接方式，可分為手動、氣動和電動三種驅動方式。
二、產品原理
Z674TC氣動陶瓷出料閥借助氣缸或手輪提供的外動力，閥桿帶動閥板上下移動實現閥門的啟閉，閥門啟閉過程中依靠雙閘板之間設置彈簧的預緊力是閥板和閥座緊密接觸，實現密封。其中，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。
三、產品特點
1、閥板、閥座均采用增韌工程陶瓷制造，耐沖刷、耐磨損性能優良；
2、兩閘板之間設置有彈簧，以彈簧雙向柔性預緊壓力來實現自緊式密封，具有低壓雙向密封，啟閉過程無卡塞及積灰現象的性能；
3、閥門啟閉過程中，閥板子旋轉與閥座均勻磨合，密封性能持久耐用；
4、處于干粉介質中的密封面在頻繁啟閉過程中磨損均勻，關閉密封性能高，使用壽命長；
四、主要零件材料
|
序號 |
名稱 |
材料 |
序號No. |
名稱 |
材料 |
|
1 |
閥體 |
WCB/CF8 |
9 |
組合填料環 |
PTFE |
|
2 |
閥蓋 |
A105/SS304 |
10 |
螺柱 |
A193-B7/B8 |
|
3 |
閥板座 |
WCB/ CF8 |
11 |
螺母 |
A194-2H/B8 |
|
4 |
閥板 |
結構陶瓷 |
12 |
彈簧 |
16Mn |
|
5 |
彈簧 |
16Mn |
13 |
氣缸支架 |
WCB/CF8 |
|
6 |
吊鉤 |
WCB/CF8 |
14 |
填料壓環 |
45# |
|
7 |
閥座 |
結構陶瓷 |
15 |
氣動裝置 |
組件 |
六、主要連接尺寸
|
DN |
L |
||||||
|
D |
D1 |
D2 |
b |
N-M |
Z-d |
||
|
50 |
120 |
160 |
125 |
100 |
16 |
4-M16 |
4一Φ18 |
|
65 |
120 |
180 |
145 |
120 |
18 |
4-M16 |
4一Φ18 |
|
80 |
120 |
195 |
160 |
135 |
20 |
8-M16 |
8一Φ18 |
|
100 |
120 |
210 |
180 |
155 |
20 |
8-M16 |
8一Φ18 |
|
125 |
160 |
245 |
210 |
185 |
22 |
8-M16 |
8一Φ18 |
|
150 |
160 |
280 |
240 |
210 |
24 |
8-M20 |
8一Φ18 |
|
200 |
160 |
335 |
295 |
265 |
26 |
8-M20 |
8一Φ12 |
|
250 |
200 |
405 |
350 |
320 |
30 |
12-M22 |
12一Φ26 |
|
300 |
200 |
460 |
400 |
368 |
30 |
12-M22 |
|
