一、產品概述

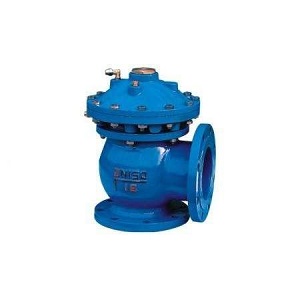

JM744X、JM644X隔膜式液壓、氣動快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截?cái)囝愰y門通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。 隔膜式液壓、氣動快開排泥閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現排泥。該閥將隔膜代替活塞無運動摩擦，適用于泥漿等顆粒介質。排泥閥一般常用于城市水廠，污水處理廠的沉淀池底排放污泥用，一般與啟閉機配套使用，排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其中作水深小于10米。常用的型號一般有以下幾種：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X氣動、液壓角式快開型設計合理，使用方便，密封性能好，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只3秒鐘，可清理水池內泥沙和污物，清理后關閉閥板，無滲漏，維修方便， J744X/J644X角式排泥閥須配有機房，氣（水）泵，換向閥可遠距離控制排泥閥開關，一般水池可裝2-10臺一排安裝，同時啟動開關，驅動液可用清水或氣，本產品可節省人力物力，有經濟效益是理想產品。

二、主要特點

1、采用全襯膠閥板，密封效果好，無泄漏。經久耐用，使用壽命長。

2、在雙室隔膜的膜片壓板裝1個節流裝置，承啟關閉、打開的作用。

3、采用雙室隔膜傳動機構，閥門開啟平穩快捷，比活塞式閥門具有以下優點：

 a. 無運動磨損，不會因雜質而產生漏水；

 b.對泥沙淤積不敏感；

 c.不需要潤滑，無機械磨損，無定期更換的橡膠制品，使用壽命長；

4、驅動介質壓力水可直接采用自來水或本水池上部清水，（壓力≥0.05MPa）操作方便。

5、自動化程度高，可實現遠距離自動控制和集中控制。

三、主要技術參數

公稱壓力：0.6MPa-1.6MPa

公稱通徑：50～400mm

適用介質：水、污水

驅動介質：清水、氣

適用溫度：0～80℃

法蘭標準：GB／T l 7241 6 GB／T 911 3

試驗標準：GB／T l 3927 APl 598

四、零件材料

五、主要連接尺寸
