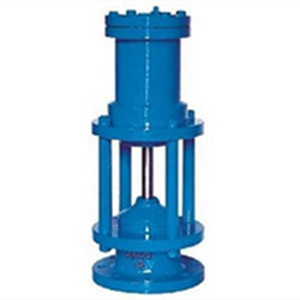

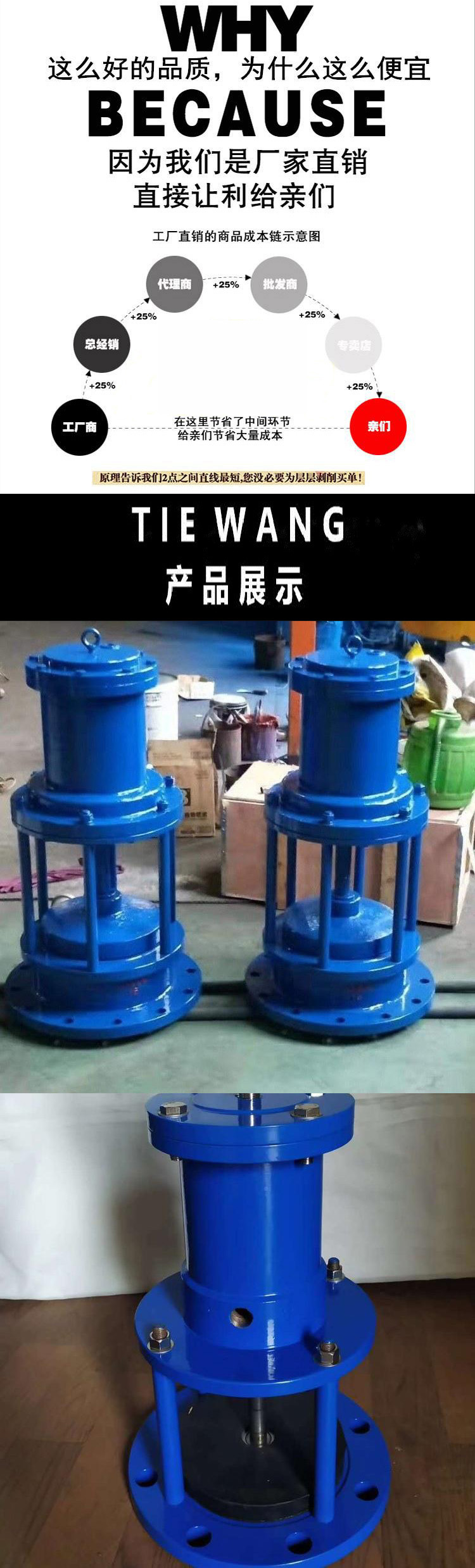

一、產品概述
H742X液動池底排泥閥又名蓋閥,常用于城市水廠,污水處理廠的沉淀池底排放污泥用。排泥閥的適用介質為原生污水,介質的溫度一般應小于50℃,其工作水深小于10米。排泥閥也用于水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構,內部的尼龍強化橡膠隔膜,可供長期使用排泥閥。
二、工作原理
液動池底排泥閥由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點，壽命可長達五年以上。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。
三、產品特點
1、液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。
2、用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。
3、用作水泵進水口作底閥，關閥后水泵內儲存有積水，利于二次起動，可省去真空泵或灌引水工序。
四、技術參數
|
閥體部分 |
型號 |
H742X-10 |
H742X-16 |
|
|
公稱壓力（MPa） |
1.0 |
1.6 |
||
|
試驗 |
密封（MPa） |
1.1 |
1.76 |
|
|
強度（MPa） |
1.5 |
2.4 |
||
|
適用介質 |
水 |
|||
|
溫度（°C） |
||||
|
|
驅動介質 |
水（使用壓縮空氣，訂貨注明） |
||
|
驅動壓力（MPa） |
0.3—1.0 |
|||
|
介質溫度（°C） |
||||
|
控制部分 |
控制器輸入電壓（V） |
AC220 |
||
|
電磁閥線圈電壓（V） |
AC220 |
|||
|
電磁閥線圈功力（W） |
10—15 |
|||
五、主要零件材料
|
零件名稱 |
閥座 |
閥瓣 |
閥桿 |
缸體 |
活塞板 |
活塞皮碗 |
|
材料牌號 |
HT200 |
HT200 |
不銹鋼 |
HT200 |
HT200 |
耐磨丁晴橡膠 |
六、主要連接尺寸
|
公稱通徑 |
D |
D1 |
H |
H1 |
Z-φd |
進液管連接 |
|
100 |
215 |
180 |
450 |
110 |
8-18 |
1/2” |
|
150 |
280 |
240 |
490 |
110 |
8-23 |
1/2” |
|
200 |
335 |
295 |
530 |
110 |
8-23 |
1/2” |
|
250 |
390 |
350 |
570 |
110 |
12-23 |
1/2” |
|
300 |
440 |
400 |
610 |
140 |
12-23 |
3/4” |
|
400 |
565 |
515 |
710 |
140 |
16-25 |
1” |
|
500 |
670 |
620 |
810 |
160 |
20-25 |
1” |
