一、產品概述

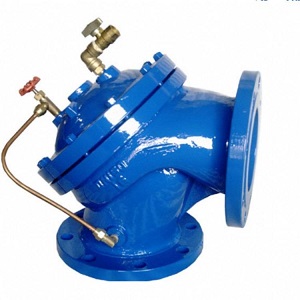

100S角式隔膜排泥閥是一種角型隔膜式截止類閥門。適用于水廠、水處理廠，作為排除水池內泥沙及污物用。閥門內部為尼龍強化橡膠隔膜，并設計為角型結構，利用污物的順利排除，安裝方便，使用壽命長。
二、特點和用途
100S角式隔膜排泥閥內部是由特殊強化的隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低等優點，經由外部液動（氣動）控制管路，集中控制，啟閉主閥作用等特點。主要適用于水廠、水處理廠，作為排除水池內泥沙及污物用。
三、技術參數
|
公稱壓力 |
殼體試驗壓力MPa |
密封試驗壓力MPa |
|
1.0 |
1.5 |
1.1 |
|
1.6 |
2.4 |
1.6 |
四、零件材料
|
零件名稱 |
閥體、閥蓋 |
閥瓣、彈簧 |
薄膜 |
|
材料 |
鑄鐵 |
不銹鋼 |
尼龍強SX橡膠 |
五、主要連接尺寸
|
連接標準 |
法蘭連接尺寸符合GB4216 |
|||
|
公稱通徑 |
H |
D |
D1 |
Z-∮d |
|
80 |
140 |
195 |
160 |
4-18 |
|
100 |
150 |
215 |
180 |
8-18 |
|
150 |
185 |
280 |
240 |
8-23 |
|
200 |
245 |
335 |
295 |
8-23 |
|
250 |
340 |
395 |
350 |
12-23 |
|
300 |
395 |
445 |
400 |
12-23 |
