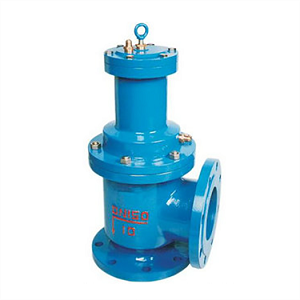

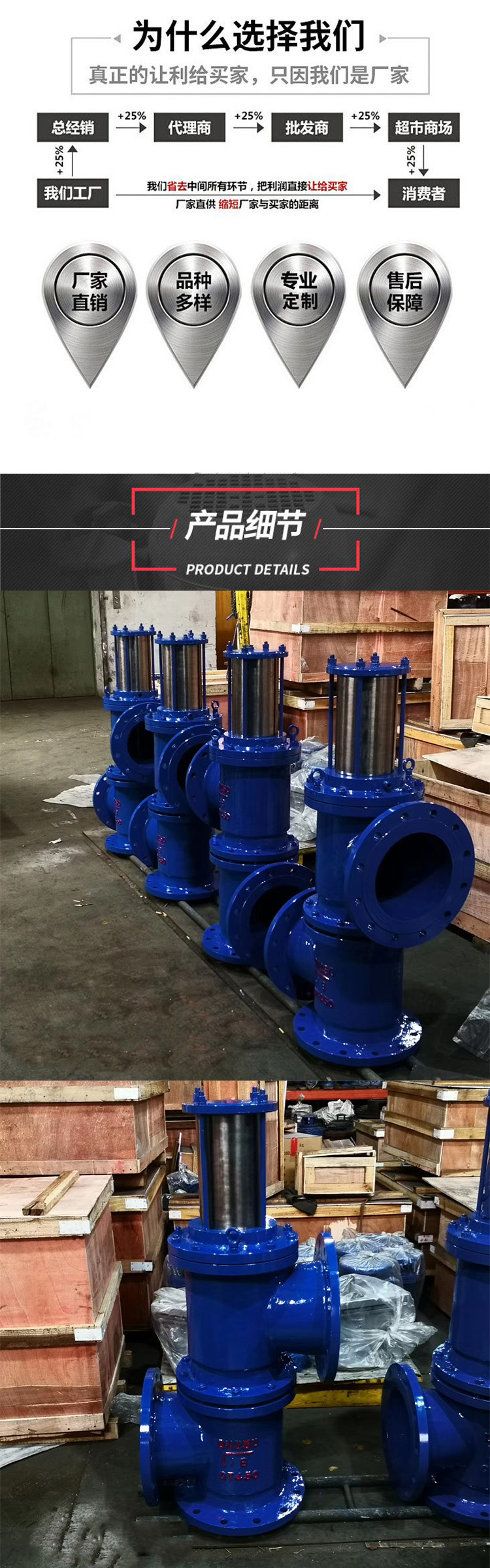

一、產品概述
J744X液動角式排泥閥設計合理，使用方便，密封性能好，經久耐用，該閥利用液壓缸和角式截止閥兩部分組成，液壓缸作為動力帶動閥板升降，開啟一般只需3秒鐘。本產品由液壓缸和角工截止閥組合而成，液壓缸內動力帶動閥瓣升降，使閥體通道開或閉，以達到流體通斷。液壓缸的活塞密封件為L型皮碗，其密封性能，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄露。采用電動二位四通換向閥手動二位四通換向閥集中控制，操作方便。主要用于自來水公司各類水池，排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用。
二、產品特點
1、其密封性能好，經久耐用，其壽命達7年以上；
2、開啟速度快，一般在15秒鐘內閥板已全開；
3、閥板與閥體為軟密封，關閉后密封性能好，無泄漏；
4、配以電磁換回閥，則能實現遠控、自控等；
5、驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。
三、工作原理
液動排泥閥由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作，其壽命達兩年以上，經用戶使用后的反饋信息有多達5年未更換者有之。開啟速度快，一般在15秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。
四、零件材料
|
零件名稱 |
閥體、閥蓋 |
膜片壓板、閥盤 |
閥桿 |
膜片 |
|
材料 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
球墨鑄鐵、青銅 |
不銹鋼 |
尼龍強化橡膠 |
五、主要連接尺寸
|
公稱通徑 (mm) |
尺寸 |
接管螺紋G |
||
|
H |
L1 |
L2 |
||
|
80 |
480 |
135 |
125 |
1/2〞 |
|
100 |
500 |
145 |
125 |
1/2〞 |
|
150 |
620 |
175 |
145 |
1/2〞 |
|
200 |
735 |
225 |
185 |
1/2〞 |
|
250 |
805 |
260 |
205 |
1/2〞 |
|
300 |
940 |
280 |
245 |
3/4〞 |
|
350 |
1100 |
305 |
270 |
3/4〞 |
|
400 |
1200 |
340 |
310 |
1〞 |
六、技術參數
|
公稱壓力(MPa) |
試驗壓力(MPa) |
液壓缸工作介質 |
適用溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
1.0 |
1.5 |
1.1 |
清水、氣 |
≤80℃ |
水、污水 |
|
1.6 |
2.4 |
1.76 |
|||
