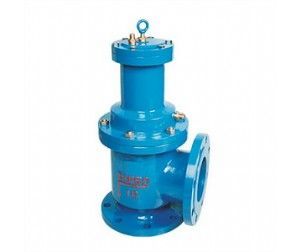

一、產品概述

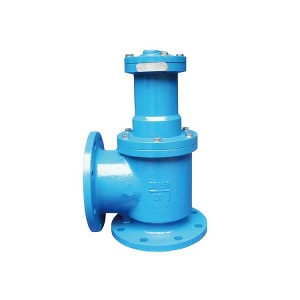

J644X氣動角式快開排泥閥是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。J644X氣動角式排泥閥主要用于自來水公司各類水池外，可以排除池底泥沙或污物，也可以安裝在工作介質為水，氣，油等工業管道中，起截流作用。
二、產品特點
1.無運動磨損，不會因雜質而產生漏水，對泥沙淤積不敏感，不需要潤滑，無機械磨捐產生。
2.氣動角式排泥閥密封性能好，采用襯膠閥板，閥座采用斜度開口不易沉積泥沙雜質。
3.驅動介質壓力低，無需另高加壓壓泵或空壓機，采用手動換向閥或電磁四通換向閥集中控制，控制操作方便。
4.經久耐用，使用壽命長。
三、工作原理
J644X氣動角式快開排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶或閥瓣升降，使閥體通道開或閉，以達到流體通斷。 液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密列性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
四、零件材料
|
零件名稱 |
閥體、閥蓋 |
膜片壓板、閥盤 |
閥桿 |
膜片 |
|
材料 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
球墨鑄鐵、青銅 |
不銹鋼 |
尼龍強化橡膠 |
五、主要連接尺寸
|
公稱通徑 (mm) |
尺寸 |
接管螺紋G |
||
|
H |
L1 |
L2 |
||
|
80 |
480 |
135 |
125 |
1/2〞 |
|
100 |
500 |
145 |
125 |
1/2〞 |
|
150 |
620 |
175 |
145 |
1/2〞 |
|
200 |
735 |
225 |
185 |
1/2〞 |
|
250 |
805 |
260 |
205 |
1/2〞 |
|
300 |
940 |
280 |
245 |
3/4〞 |
|
350 |
1100 |
305 |
270 |
3/4〞 |
|
400 |
1200 |
340 |
310 |
1〞 |

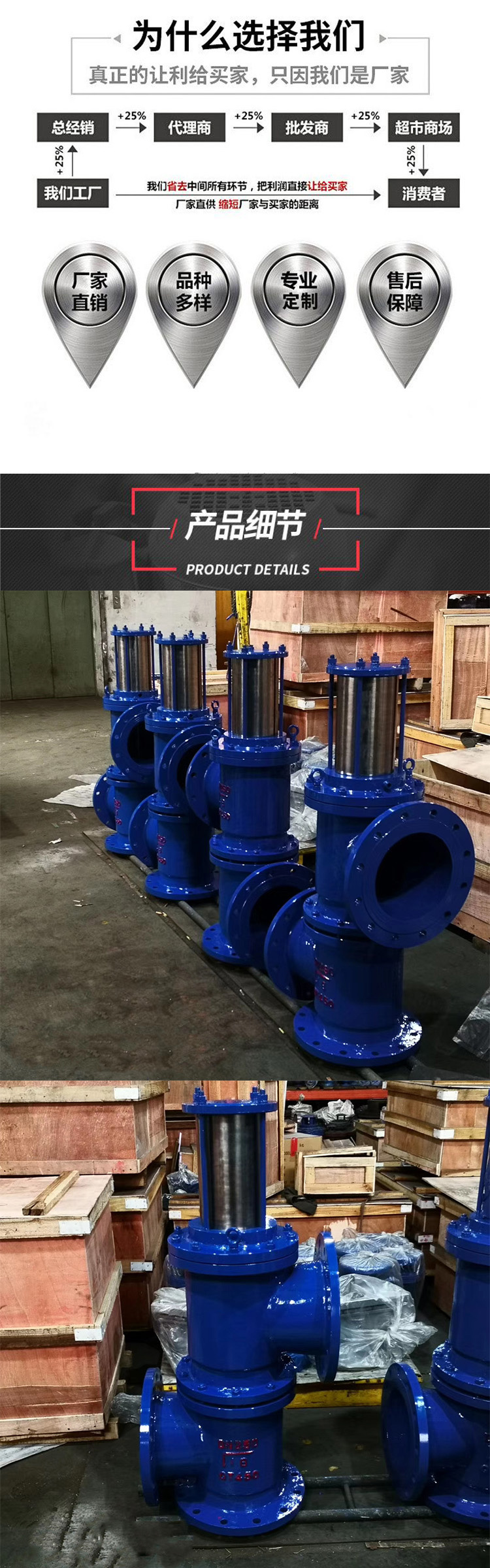

J644X 氣動角式排泥閥
